22. FONCTIONNEMENT (SUITE)
PROCESSUS D'EFFACEMENT DU RACCORDEMENT
A. ACTIVER LE MODE « LINK » DE LA HOTTE
Appuyer sur le bouton-poussoir mode LinkLogic Link (4 dans l’illustration des commandes) durant 2 secondes; l’icône LinkLogic de
l’interface (11 dans l’illustration des commandes) devrait apparaître et le rétroéclairage sera à son maximum.
B. EFFACER TOUS LES RACCORDEMENTS DES DISPOSITIFS LINKLOGIC
Appuyer durant 2 secondes sur le bouton-poussoir LinkLogic Erase Link (3 dans l’illustration des commandes) pour démarrer le
processus d’effacement, un « E » clignotant devrait apparaître (8 dans l’illustration des commandes) sur l’interface de la hotte jusqu’à
ce que les raccordements soient effacés.
C. SORTIE DU MODE « LINK » DE LA HOTTE
Appuyer durant 2 secondes sur le bouton-poussoir mode LinkLogic Link (4 dans l’illustration des commandes) pour sortir du mode Link.
Si aucune autre opération n’est effectuée, le mode Link demeure actif durant 4 minutes.
NOTE : Si, lors du fonctionnement normal de la hotte, l’icône LinkLogic (11 dans l’illustration des commandes) se met à clignoter, c’est
qu’une erreur s’est produite lors de la communication avec un module LinkLogic. Pour effectuer la remise à zéro de ce signal
d’erreur, le client doit entrer et sortir du mode Link tel qu’expliqué précédemment. Cette action effacera le signal d’erreur jusqu’à ce
qu’il se produise à nouveau. Si le problème se répète, il est recommandé d’effacer tous les raccordements et de refaire tout le
processus de raccordement.

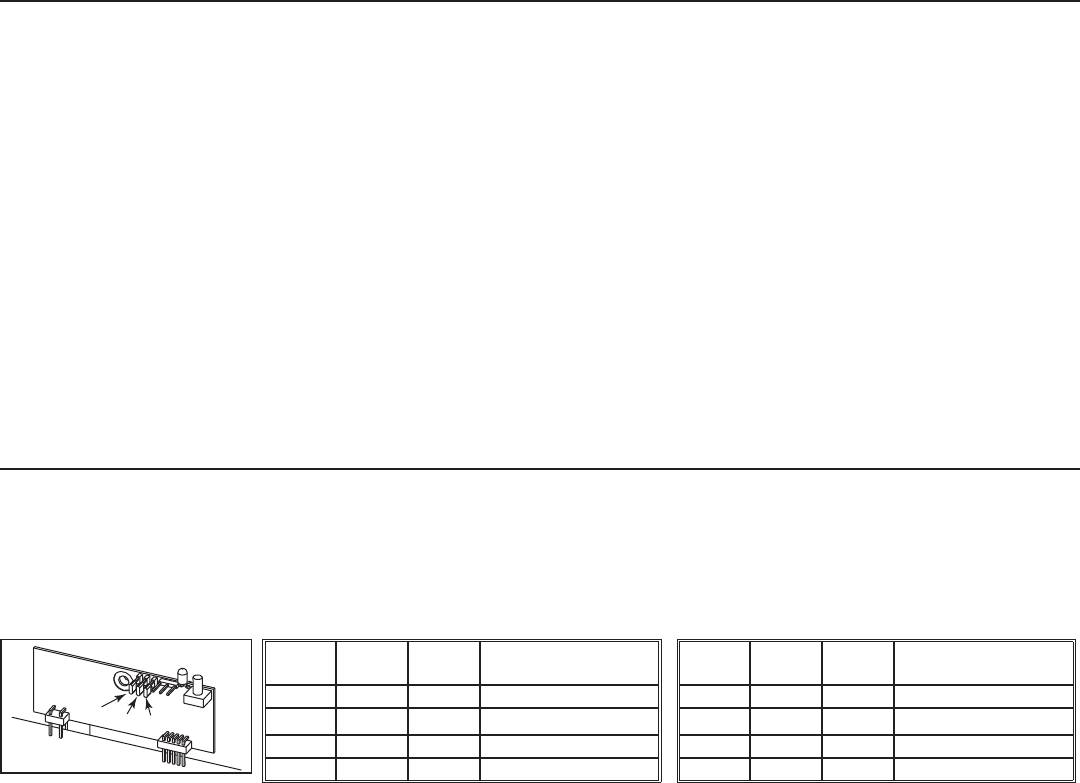

23. CONFIGURATION DES CAVALIERS DE LA CARTE DU SYSTÈME LINKLOGIC
Le système LinkLogic est conçu pour fonctionner avec des dispositifs tels que le système Smart Sense Fan de Broan qui doit connaître
le débit en pi/min de cette hotte. Si cette hotte est utilisée avec un dispositif LinkLogic qui doit connaître ce débit en pi/min, veuillez vous
référer aux tableaux suivants pour configurer les cavaliers de la carte du système LinkLogic de la hotte afin de fournir l’information exacte
concernant les pi/min. Pour accéder à la carte LinkLogic de la hotte, retirer les filtres, la gouttière et le cadre intérieur de la hotte (voir les
étapes 5 et 6). Retirer les 2 vis retenant le panneau de contrôle à la hotte. Pivoter soigneusement le panneau pour voir la configuration des
cavaliers de la carte du système LinkLogic. Retirer les cavaliers des broches et reconfigurer selon la performance du ventilateur.
HE0089
1
2
3
CAVALIERS DE LA CARTE
DU SYSTÈME LINKLOGIC
Broche
1
Broche
2
Broche
3
Débit maximum
de la hotte
0 0 0 0 pi/min
0 0 1 300 pi/min
0 1 0 500 pi/min
0 1 1 600 pi/min
0 = Pas de cavalier sur la broche.
1 = Cavalier sur la broche.
0 = Pas de cavalier sur la broche.
1 = Cavalier sur la broche.
En cas de doute si l’accessoire ou le dispositif LinkLogic doit connaître le niveau de pi/min, veuillez vous référer aux instructions
du dispositif.
Broche
1
Broche
2
Broche
3
Débit maximum
de la hotte
1 0 0 900 pi/min
1 0 1 1000 pi/min
1 1 0 1200 pi/min
1 1 1 1500 pi/min
