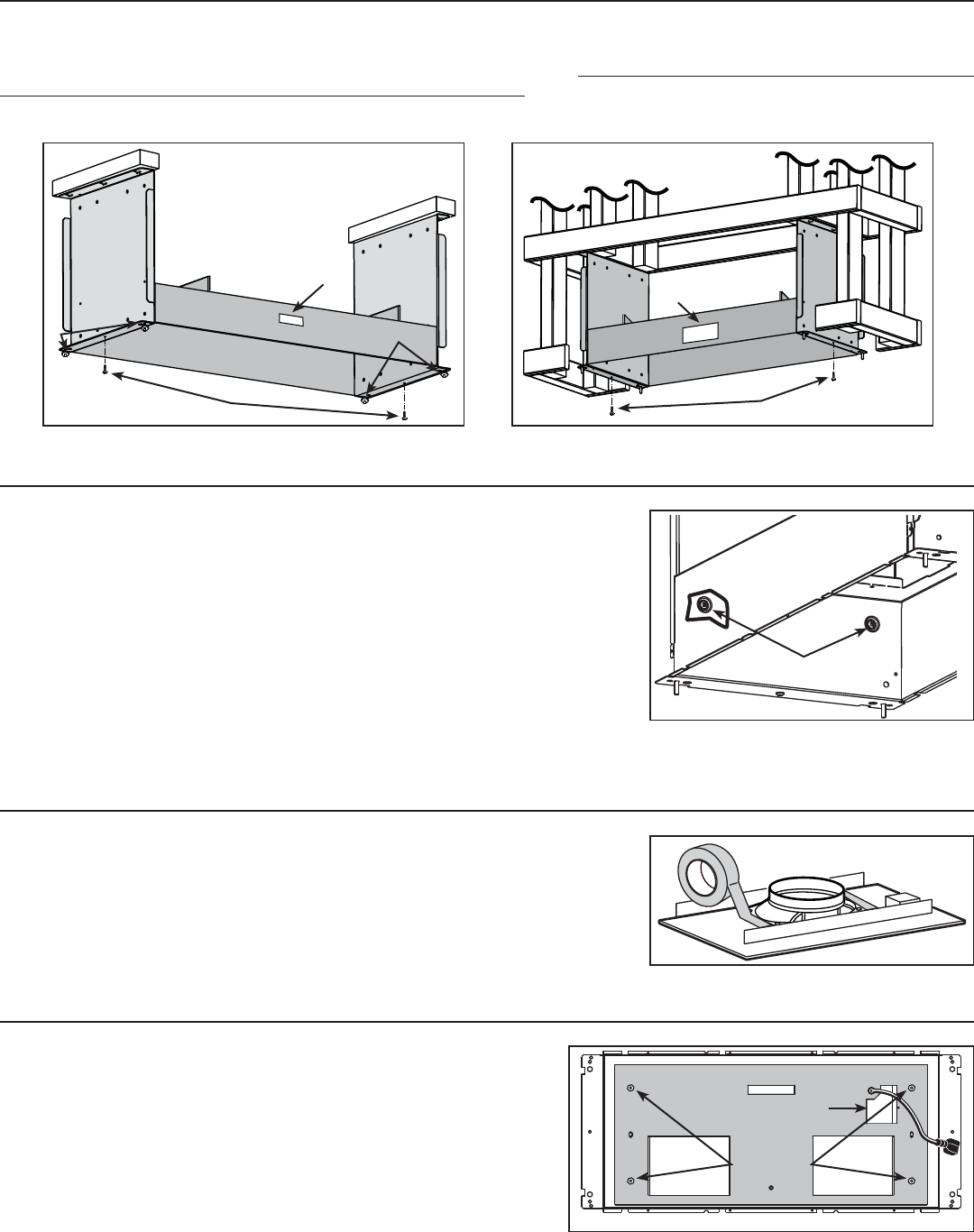

8. INSTALLER LA CHAMBRE DE VENTILATEUR
Utiliser les deux vis (A) retirées précédemment à l’étape 4 pour assembler la chambre de ventilateur aux supports latéraux. Seulement
pour une installation avec la cheminée décorative de série AEIP, visser les 4 écrous (B) (provenant du sac de pièces de la cheminée
décorative) sur les tiges filetées, en laissant 1/4 po pour l’installation de la hotte. La chambre de ventilateur doit être installée de façon à
ce que son étiquette (C) soit du même côté que la commande de la hotte. Voir les illustrations ci-dessous.
HD0230
INSTALLATION AVEC LA CHEMINÉE DÉCORATIVE DE SÉRIE AEIP
HD0231
INSTALLATION AVEC LE JPOINT DÉCORATIF DE SÉRIE ATDIP
A
A
B
B
C
C
9. FIXER LA CHAMBRE DE VENTILATEUR AUX SUPPORTS LATÉRAUX
Par l’intérieur, fixer la chambre de ventilateur aux supports latéraux, à l’aide de 2 vis
n° 8 x 3/8 po par côté.
Les vis doivent se trouver dans les sections embossées, voir les détails ci-contre.
HO0100
EMPLACEMENT DES VIS
10. INSTALLER L’ADAPTATEUR/VOLET DE 8 PO ROND À LA PLAQUE VENTILATEUR
(VENTILATEUR INTÉRIEUR iQ6, P3 OU P6 SEULEMENT)
Fixer l’adaptateur/volet de 8 po rond à la plaque ventilateur.
Sceller tous les joints avec du ruban à conduits.
HO0196
11. INSTALLER LA PLAQUE VENTILATEUR DANS LA CHAMBRE DE VENTILATEUR
Amener le câble d’alimentation à l’emplacement de la hotte. Pour les détails
concernant l’installation de la plaque ventilateur, voir les instructions comprises
avec l’ensemble ventilateur et plaque ventilateur (vendu séparément). Installer
la plaque ventilateur de façon à ce que son boîtier électrique se trouve à droite
lorsque vous faites face à la hotte, tel qu’il est spécifié sur l’étiquette de la
chambre de ventilateur.
Relier les conduits à l’adaptateur/volet ou à la plaque ventilateur, selon le modèle
de ventilateur Sceller tous les joints à l’aide de ruban pour conduits de métal.
HD0232
COUVERCLE DU
BOÎTIER
ÉLECTRIQUE
ÉCROUS
DENTELÉS
