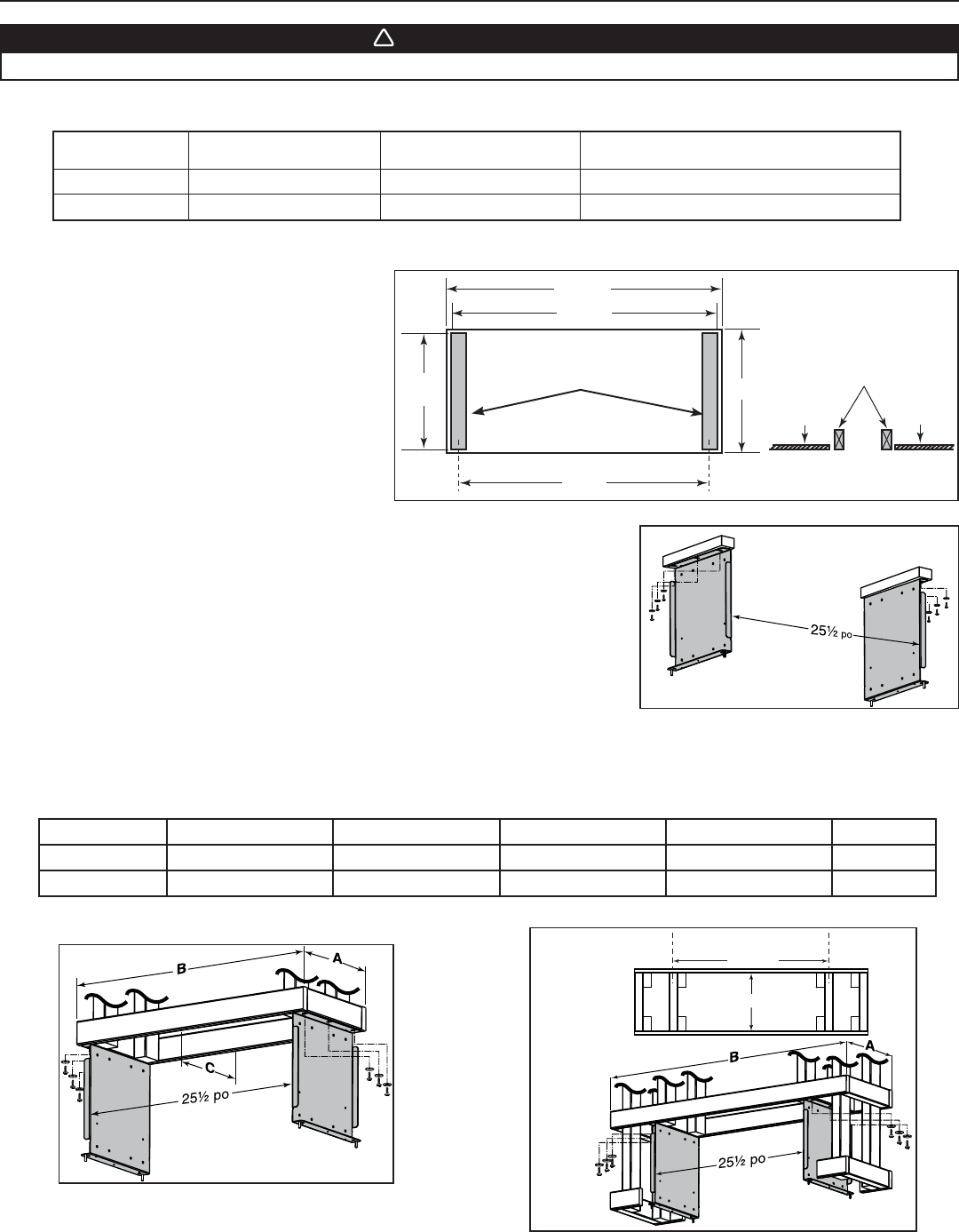

7. CONSTRUIRE LA CHARPENTE
Construire la charpente en fonction du format et du poids total de la hotte. Consulter le tableau ci-dessous pour connaître le poids total de
la hotte selon le type de ventilateur choisi.
Découper une ouverture de 28¾ po x 12½ po max.
dans le matériau du plafond, au-dessus de
l’emplacement prévu pour la hotte. Installer deux
poutrelles de support à l’intérieur de la découpe
aux dimensions indiquées ci-contre.
AVERTISSEMENT
!
Lors de la construction de la charpente, toujours suivre les codes et standards de construction en vigueur.
LARGEUR DE HOTTE
AVEC VENTILATEUR INTÉRIEUR
IQ6, P3 OU P6
AVEC VENTILATEUR INTÉRIEUR
I
Q12 OU P12
AVEC VENTILATEUR EN LIGNE OU EXTÉRIEUR
(PLAQUE VENTILATEUR SEULEMENT)
42
PO 71 LB 84 LB 52 LB
54 PO 86 LB 99 LB 67 LB
7.1 CHARPENTE SUGGÉRÉE POUR UNE INSTALLATION AVEC CHEMINÉE DÉCORATIVE DE SÉRIE AEIP
28½ po
12½ po
max.
27 po
C
L
28¾ po
HD0227F
C
L
12 /
8 po
5
poutrelles au même niveau
que le matériau de plafond
matériau
de plafond
matériau
de plafond
POUTRELLES DE SUPPORT
À l’aide de vis à bois n° 10 x 1,5 po et de rondelles (fournies), assembler les deux supports
latéraux (inclus avec la cheminée décorative optionnelle) à la charpente. Voir l’illustration
ci-contre.
HD0228F
7.2 CHARPENTE SUGGÉRÉE POUR UNE INSTALLATION AVEC JOINT DÉCORATIF DE SÉRIE ATDIP
Voici la charpente suggérée pour des hottes de 42 po et de 54 po de largeur à être installées avec un joint décoratif de série ATDIP.
Consulter le tableau et les illustrations ci-dessous pour connaître les dimensions selon la largeur de hotte. À l’aide de vis à bois
n° 10 x 1,5 po et de rondelles (fournies), assembler les deux supports latéraux (fournis avec le joint décoratif) à la charpente.
LARGEUR DE HOTTE A AVEC PAR OI DE 5/8 PO A AVEC PAR OI DE 1/2 PO B AVEC PAR OI DE 5/8 PO B AVEC PAR OI DE 1/2 PO C
42” 11
5
/8 PO 11
7
/8 PO 28
5
/8 PO 28
7
/8 PO 10 PO MINIMUM
54” 11
5
/8 PO 11
7
/8 PO 40
5
/8 PO 40
7
/8 PO 10 PO MINIMUM
HD0235F
CHARPENTE POUR HOTTE DE 42 PO
27¼ po
C
C
L
C
L
HD0237F
CHARPENTE POUR HOTTE DE 54 PO
VUE DU
DESSUS
DE
LA
CHARPENTE
