Installation instructions

25
1. SÉLECTIONNER L'OPTION VENTILATEUR ET LE TYPE D'INSTALLATION
Cette hotte fonctionne autant avec un ventilateur intérieur, en ligne ou extérieur. La hotte de modèle Best de série IP29M doit être instal-
lée uniquement avec l’un des ventilateurs suivants : iQ6, P3, P6, iQ12, P12, ILB3, ILB6, ILB9, ILB11, EB6, EB9, EB12 ou EB15 (vendus
séparément).
Aucun autre ventilateur ne peut être utilisé.
Déterminer à quel endroit et de quelle façon les conduits seront installés.
Si un ventilateur en ligne est installé, se reporter aux directives fournies avec celui-ci et suivre les étapes 1 à 9, 11 à 15, 18 et
suivantes de ce guide.
Installer des conduits de dimension adéquate, coude(s) et capuchon de mur ou de toit selon le type de ventilateur. Se servir de ruban
adhésif pour conduits en métal pour assurer l’étanchéité des joints.
NOTE : Pour des conduits de 8 po, il est recommandé d'avoir un minimum de 6 po de long de conduit droit entre la hotte et un coude, et
pour des conduits de 10 po, cette longueur est de 12 po minimum.
CONDUIT ROND
DE 8 po (203)
HOTTE
HH0165F
CAPUCHON
DE TOIT
DE 30 po À 36 po (762 à 914)
AU-DESSUS DE LA
SURFACE DE CUISSON
CHEMINÉE DÉCORATIVE
12 po, 18 po,
24 po ou 30 po
(305, 457, 610 ou 762)
ou JOINT DÉCORATIF
NOTE : Les dimensions entre ( ) sont en mm.
CONDUIT ROND
DE 10 po (254)
HH0166F
CAPUCHON
DE TOIT
HOTTE
DE 30 po À 36 po (762 à 914)
AU-DESSUS DE LA
SURFACE DE CUISSON
CHEMINÉE DÉCORATIVE
12 po, 18 po,
24 po ou 30 po
(305, 457, 610 ou 762)
ou JOINT DÉCORATIF
NOTE : Les dimensions entre ( ) sont en mm.

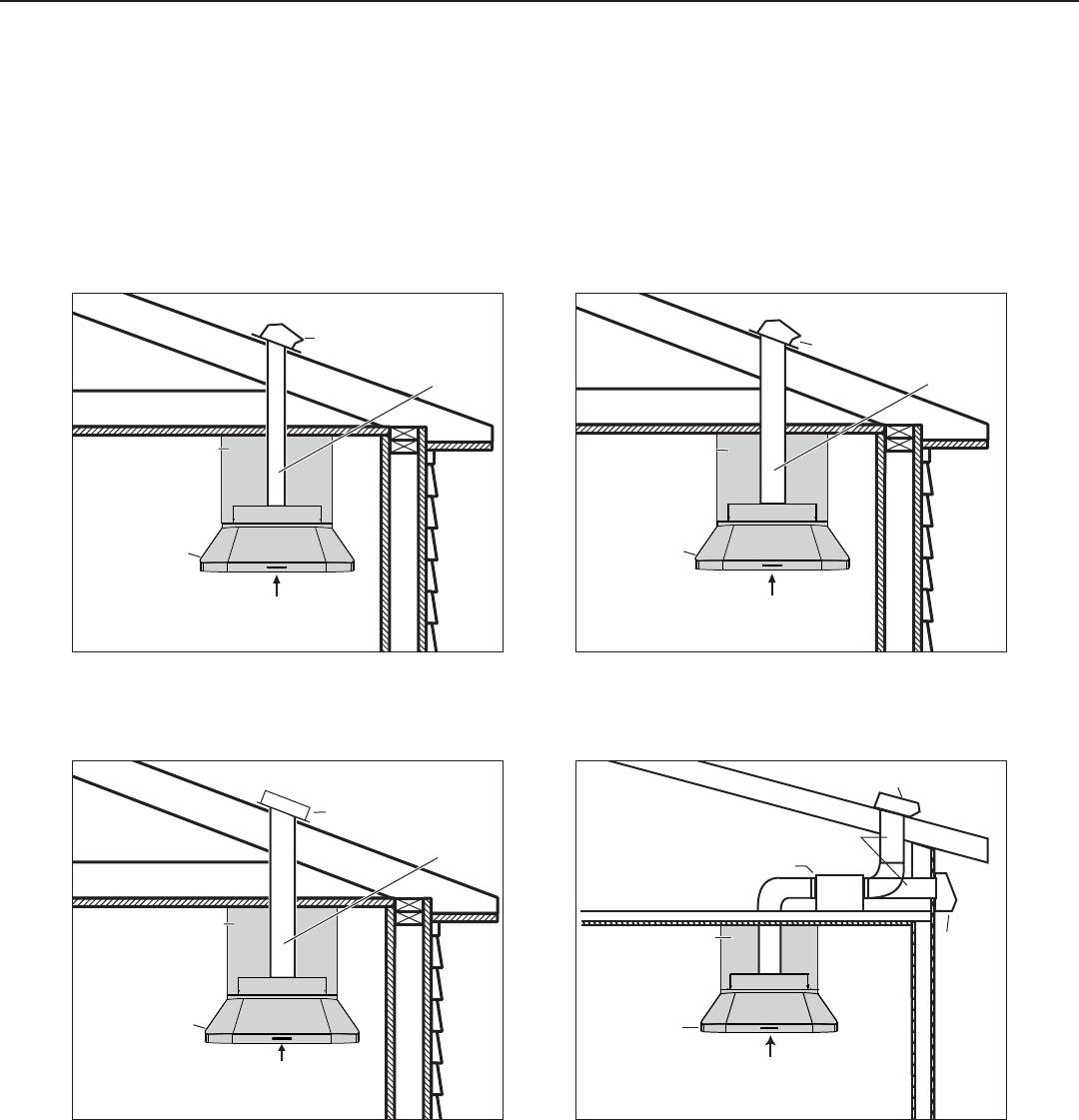

INSTALLATION TYPE
VENTILATEUR INTÉRIEUR SIMPLE
MODÈLE iQ6, P3 OU P6
INSTALLATION TYPE
VENTILATEUR INTÉRIEUR DOUBLE
MODÈLE iQ12 OU P12
CONDUIT ROND
DE 10 po (254)
VENTILATEUR
EXTÉRIEUR
HOTTE
HH0082F
DE 30 po À 36 po (762 à 914)
AU-DESSUS DE LA
SURFACE DE CUISSON
CHEMINÉE DÉCORATIVE
12 po, 18 po,
24 po ou 30 po
(305, 457, 610 ou 762)
ou JOINT DÉCORATIF
NOTE : Les dimensions entre ( ) sont en mm.
VENTILATEUR EN LIGNE
HH0083F
CAPUCHON DE TOIT
CAPUCHON
MURAL
HOTTE
CONDUIT ROND DE 10 po [254]
(sauf ILB3, CONDUIT ROND DE 8 po [203])
DE 30 po À 36 po [762 à 914]
AU-DESSUS DE LA
SURFACE DE CUISSON
C
HEMINÉE DÉCORATIVE
12 po, 18 po,
24 po ou 30 po
[305, 457, 610 ou 762]
ou JOINT DÉCORATIF
NOTE : Les dimensions entre [ ] sont en mm.
INSTALLATION TYPE
VENTILATEUR EXTÉRIEUR
MODÈLE EB6, EB9, EB12 OU EB15
INSTALLATION TYPE
VENTILATEUR EN LIGNE
MODÈLE ILB3, ILB6, ILB9 OU ILB11
