17 Aansluitingen
Aansluitingen

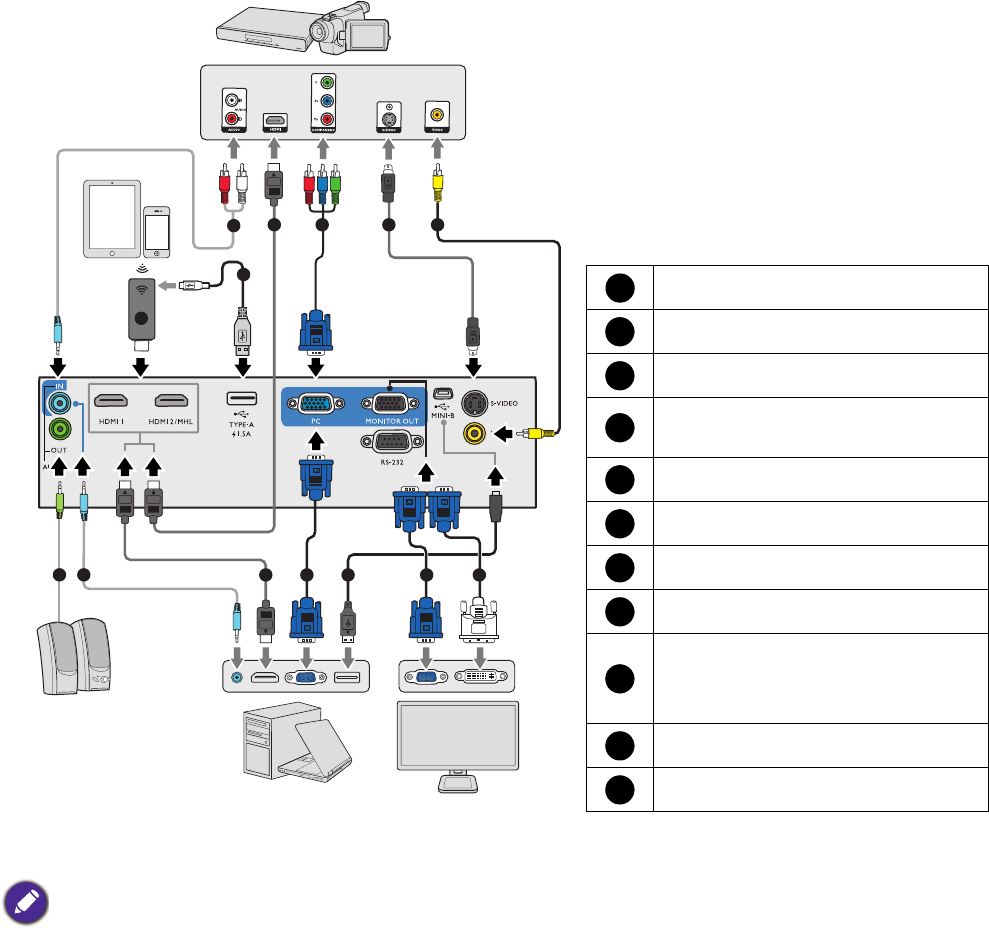

Volg deze instructies om apparatuur op de projector aan te sluiten:
1. Schakel alle apparatuur uit voordat deze aansluit.
2. Gebruik de juiste signaalkabels voor elke bron.
3. Zorg dat de kabels goed zijn geplaatst.
• Niet alle kabels die in de onderstaande verbindingen zijn weergegeven, worden bij de projector geleverd (zie
Inhoud van de verpakking op pagina 7). Deze kabels zijn verkrijgbaar bij elektronicawinkels.
• Onderstaande afbeeldingen met verbindingen dienen slechts ter illustratie. De aansluitingen op de achterzijde van
de projector verschillen per projectormodel.
• Bij notebooks worden de externe videopoorten vaak niet ingeschakeld wanneer een projector is aangesloten. Met
de toetsencombinatie FN + functietoets kunt u de externe weergave doorgaans in- of uitschakelen. Druk
tegelijkertijd op FN en een van deze toetsen. Raadpleeg de handleiding van het notebook voor meer informatie
over mogelijke toetsencombinaties.
• Als het geselecteerde videobeeld niet wordt weergegeven nadat u de projector hebt ingeschakeld en de juiste
videobron hebt geselecteerd, controleert u of het videoapparaat is ingeschakeld en goed werkt. Controleer ook of
de signaalkabels op de juiste manier zijn aangesloten.
2
7
7
1
1
10
10
5
6
3
7
4
11
9
Laptop of
desktopcomputer
VGA-kabel
VGA-naar-DVI-A-kabel
Usb-kabel
Componentvideo-naar-VGA
(D-sub) adapterkabel
S-Video-kabel
Videokabel
Audiokabel
Audio-l/r-kabel
USB-kabel (A-naar-micro-B-type)
aansluiten op de energiepoort van
de draadloze HDMI-dongle
Hdmi-kabel
Draadloze HDMI-dongle
1
2
3
4
5
6
7
8
9
10
11
Luidsprekers
Beeldscherm
Smart-apparaat
AV-apparaat
