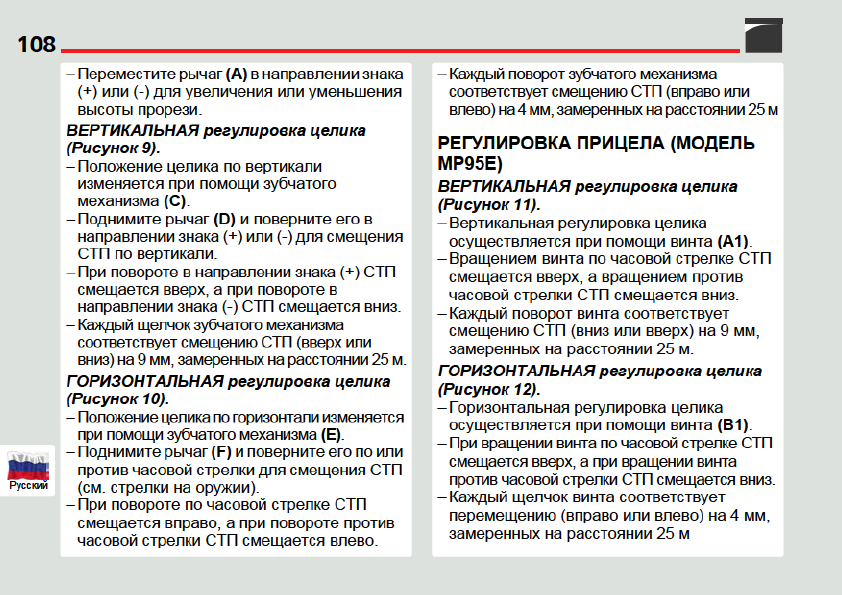

Русский
108
–Переместите рычаг (A) в направлении знака
(+) или (-) для увеличения или уменьшения
высоты прорези.
ВЕРТИКАЛЬНАЯ регулировка целика
(Рисунок 9).
–Положение целика по вертикали
изменяется при помощи зубчатого
механизма (C).
–Поднимите рычаг (D) и поверните его в
направлении знака (+) или (-) для смещения
СТП по вертикали.
–При повороте в направлении знака (+) СТП
смещается вв
ерх, а при повороте
в
направлении знака (-) СТП смещается вниз.
–Каждый щелчок зубчатого механизма
соответствует смещению СТП (вверх или
вниз) на 9 мм, замеренных на расстоянии 25 м.
ГОРИЗОНТАЛЬНАЯ регулировка целика
(Рисунок 10).
–Положение целика по горизонтали изменяется
при помощи зубчатого механизма (E).
–Поднимите рычаг (F) и поверните его по или
проти
в часов
ой стрелки для смещения СТП
(см. стрелки на оружии).
–При повороте по часовой стрелке СТП
смещается вправо, а при повороте против
часовой стрелки СТП смещается влево.
–Каждый поворот зубчатого механизма
соответствует смещению СТП (вправо или
влево) на 4 мм, замеренных на расстоянии 25 м
РЕГУЛИРОВКА ПРИЦЕЛА (МОДЕЛЬ
MP95E)
ВЕРТИКАЛЬНАЯ регулировка целика
(Рисунок 11).
–Вертикальная регулировка целика
осуществляется при помощи винта
(A1).
–Вращением винта по часовой стрелке СТП
смещается вверх, а вращением против
часовой стрелки СТП смещается вниз.
–Каждый поворот винта соответствует
смещению СТП (вниз или вверх) на 9 мм,
замеренных на расстоянии 25 м.
ГОРИЗОНТАЛЬНАЯ регулировка целика
(Рисунок 12).
–Горизонтальная регули
ровка целика
осуществля
ется при помощи винта (B1).
–При вращении винта по часовой стрелке СТП
смещается вверх, а при вращении винта
против часовой стрелки СТП смещается вниз.
–Каждый щелчок винта соответствует
перемещению (вправо или влево) на 4 мм,
замеренных на расстоянии 25 м
