User Manual

6
Montaje
(del fusil embalado)
Componentes del paquete:
culata-carcasa-obturador
cañón-cerrojo
semi-varillas
maneta de armado
ADVERTENCIA:

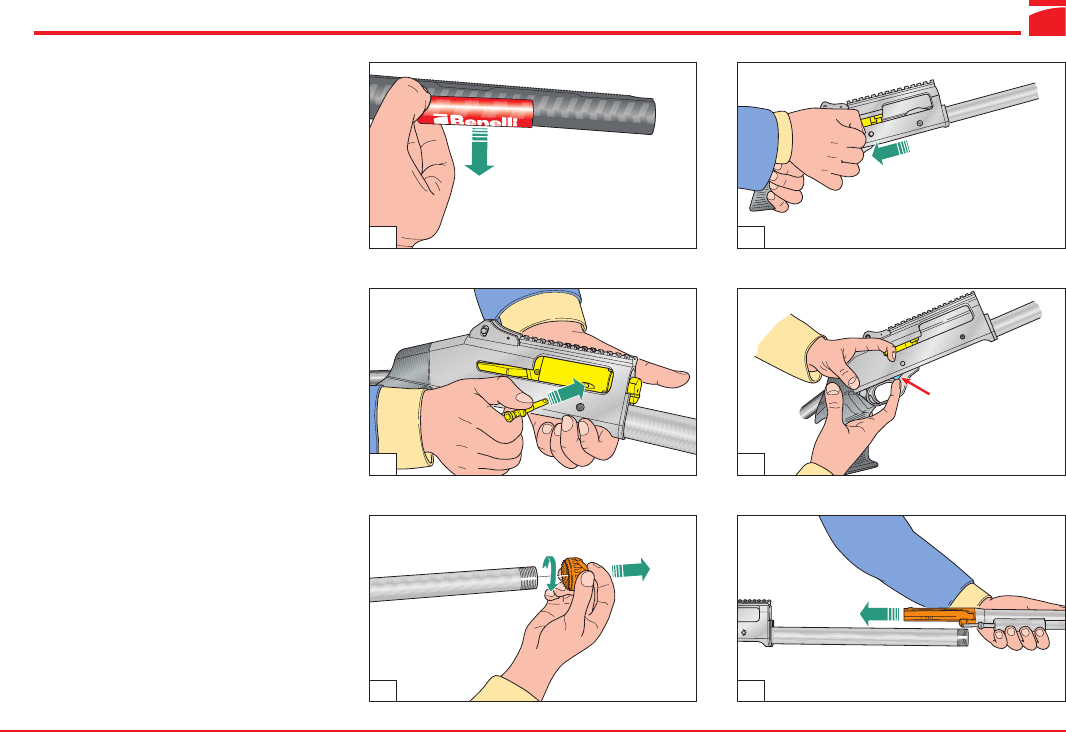

antes de utilizar el arma quitar
la protección de plástico del cañón (fig. 1).
Procedimiento de montaje
1) Introduzca la maneta de armado en el cuer-
po del obturador (fig. 2).
2) Destornille el capuchón de fijación de las
varillas (fig. 3).
3) Coja con una mano el grupo culata-carcasa-
obturador y con la otra, actuando sobre la
maneta, lleve el obturador a la posición de
apertura hasta que enganche (fig. 4); hacien-
do esto se acciona también el armado del
martillo.
ADVERTENCIA: si el obturador no se queda
enganchado, actúe sobre la palanca de descen-
so del cartucho, en el sentido indicado por la fle-
cha y vuelva a repetir la operación (fig. 5).
Durante sucesivas operaciones, el obturador
debe estar completamente ensamblado e introdu-
cido en la carcasa, quedándose siempre en posi-
ción de apertura (todo hacia atrás).
