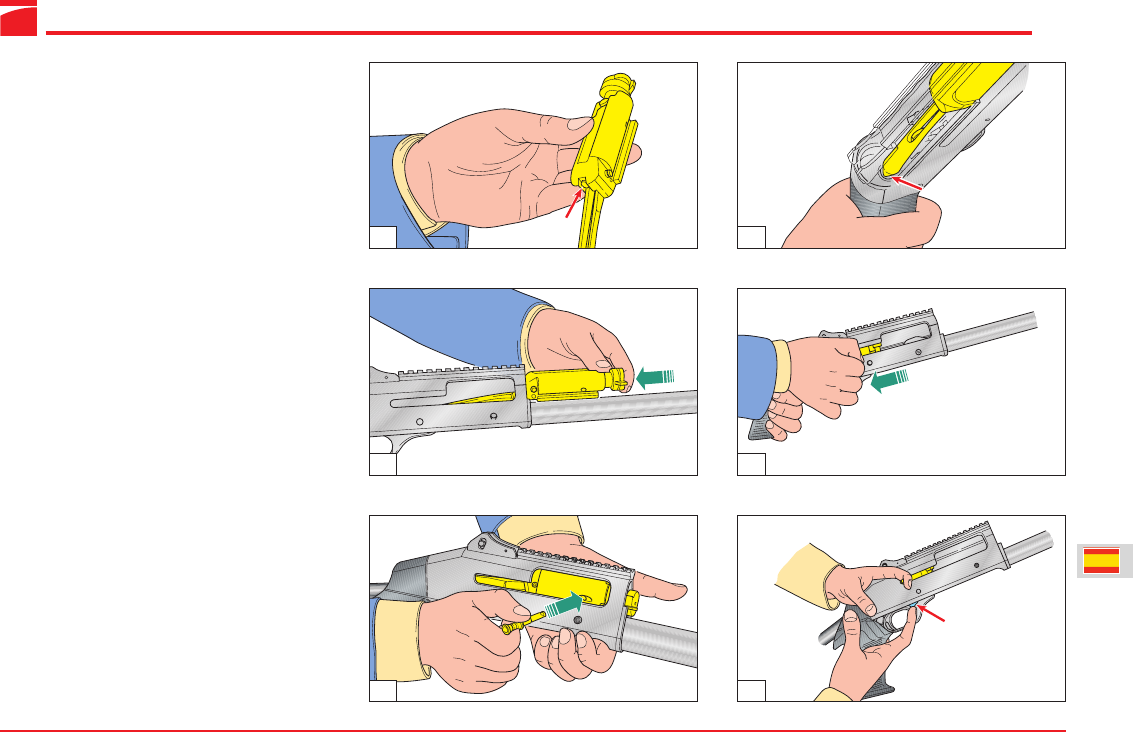

ADVERTENCIA: si el percutor y su relativo eje
de parada han sido montados correctamente, al
terminar la operación el percutor se presentará
como se muestra en la figura 63.
ATENCIÓN: no utilice herramientas para mon-
tar el percutor en el cuerpo del obturador,
¡
use
sólo las manos!
10) Coja el grupo culata-carcasa y, mantenién-
dolo en posición casi horizontal, introduzca
el obturador en las correderas de la carcasa
(fig. 64).
11) Introduzca la maneta en el alojamiento en el
obturador, apretándola a fondo (fig. 65).
ADVERTENCIA: la biela del obturador, pasando
arriba del guardamonte, debe colocarse en el
tubo guía del resorte de la biela en el interior de
la carcasa (fig. 66).
12) Haga retroceder el obturador (fig. 67).
13) Accione la palanca de descenso cartucho
(fig. 68).
Complete el desmontaje del arma siguiendo las
instrucciones descritas a partir del punto 4 de pág.
7 del párrafo “Procedimiento de montaje”.
19
65
64
63
68
66
67
