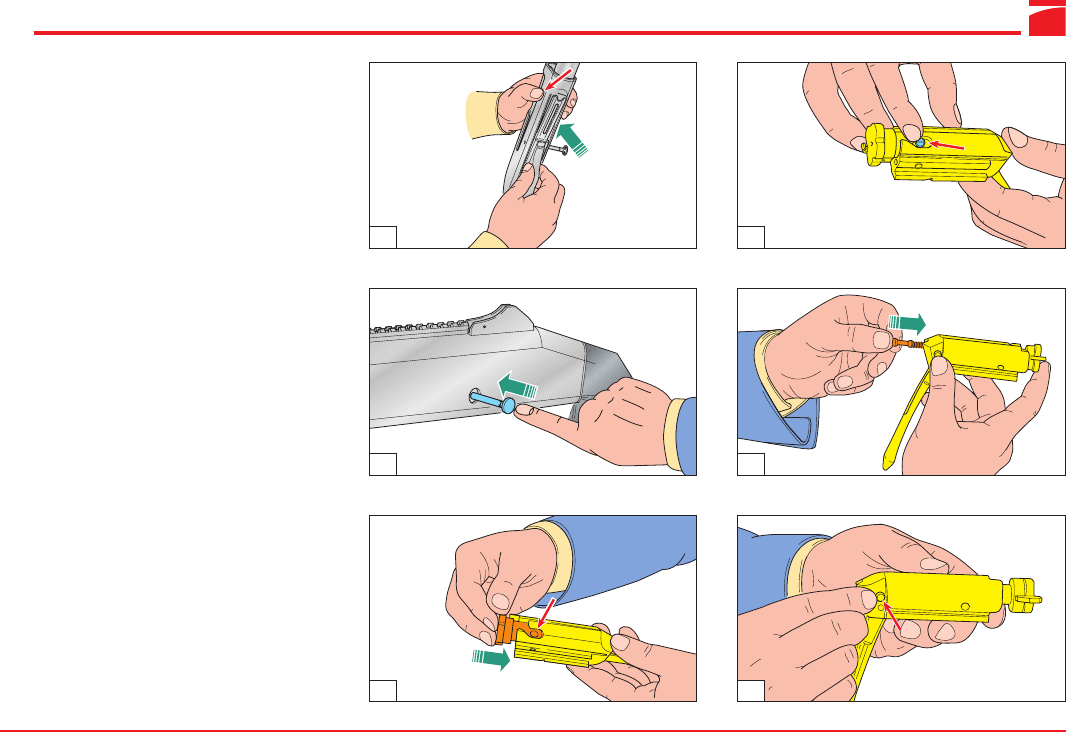

4) Coja el grupo culata-carcasa a la altura de la
carcasa y pulse el botón de mando del eleva-
dor introduciendo al mismo tiempo el grupo
guardamonte completo, con el martillo
armado, en la carcasa, en posición ligera-
mente avanzada; haga retroceder un poco
todo el grupo guardamonte hasta el tope en
la parte posterior de la misma carcasa (fig.
57).
5) Bloquee el grupo guardamonte con la relati-
va espiga (fig. 58).
6) Introduzca la cabeza de cierre en el obtura-
dor, cuidando que el agujero que lleva en el
vástago coincida con el ojal del obturador
mismo (fig. 59).
7) Introduzca el eje de rotación de la cabeza de
cierre en el agujero de alojamiento que se
encuentra en el vástago de la misma, pasán-
dolo por el ojal del obturador (fig. 60).
ATENCIÓN: la línea de referencia marcada en la
extremidad del eje debe estar a la vista y alinea-
da con el eje longitudinal del grupo obturador.
8) Introduzca el percutor con su resorte en el
agujero de alojamiento que se encuentra en
el obturador (fig. 61).
ATENCIÓN: asegúrese siempre de haber monta-
do el resorte del percutor.
9) Introduzca el eje de parada del percutor en
su agujero de alojamiento (fig. 62).
59
58
57
62
60
61
