Bij de opname met digitale recorders dienen de Peak-meters
van de recorder niet hoger te komen dan 0 dB. Dat heeft daarmee
te maken, dat in tegenstelling tot de analoge opname reeds de
kleinste oversturingen (die ook zeer plotseling optreden) tot
onprettige, digitale vervormingen leiden.
+ De Peak-meters van uw XENYX geven het niveau
min of meer frequentie-onafhankelijk weer.
Raadzaam is een opnameniveau van 0 dB voor alle
soorten signalen.
3. INSTALLATIE
3.1 Netaansluiting
AC POWER IN
Het apparaat wordt via de 3-polige netaansluiting aan de
achterkant van stroom voorzien. Hier wordt de meegeleverde
AC Adapter aangesloten. De netverbinding voldoet aan de
noodzakelijke veiligheidsbepalingen.
+ Gebruikt u alstublieft uitsluitend de meegeleverde
netvoeding, om het apparaat aan te sluiten.
+ Sluit de XENYX nooit aan op de netvoeding, terwijl
deze laatste al is aangesloten op het net! In plaats
daarvan sluit u eerst het mengpaneel aan op de
netvoeding en gaat dan pas naar het stopcontact
van het net.
+ Let u er alstublieft op, dat zowel de netvoeding als
het mengpaneel bij gebruik erg warm worden. Dit
is volkomen normaal.
3.2 Audioverbindingen
Voor de verschillende toepassingen heeft u vele verschillende
kabels nodig. De volgende afbeeldingen laten u zien, hoe deze
kabels eruit dienen te zien. Denk eraan, altijd hoogwaardige kabels
te gebruiken.
Voor het gebruik van de 2-Track-in- en uitgangen, neemt u
alstublieft de in de handel gebruikelijke cinch-kabels.
Natuurlijk kunnen er ook asymmetrisch geschakelde apparaten
aan de symmetrische in-/uitgangen worden aangesloten. Gebruik
hetzij monoklinkers of verbindt u de ring van de stereoklinkers
met de schacht (oftewel Pin 1 met Pin 3 bij XLR-stekkers).
+ Let op! Gebruik in geen geval asymmetrisch
geschakelde XLR-verbindingen (PIN 1 en 3 ver-
bonden) op de MIC-ingangsbussen, wanneer u de
fantoomvoeding in bedrijf wilt nemen.

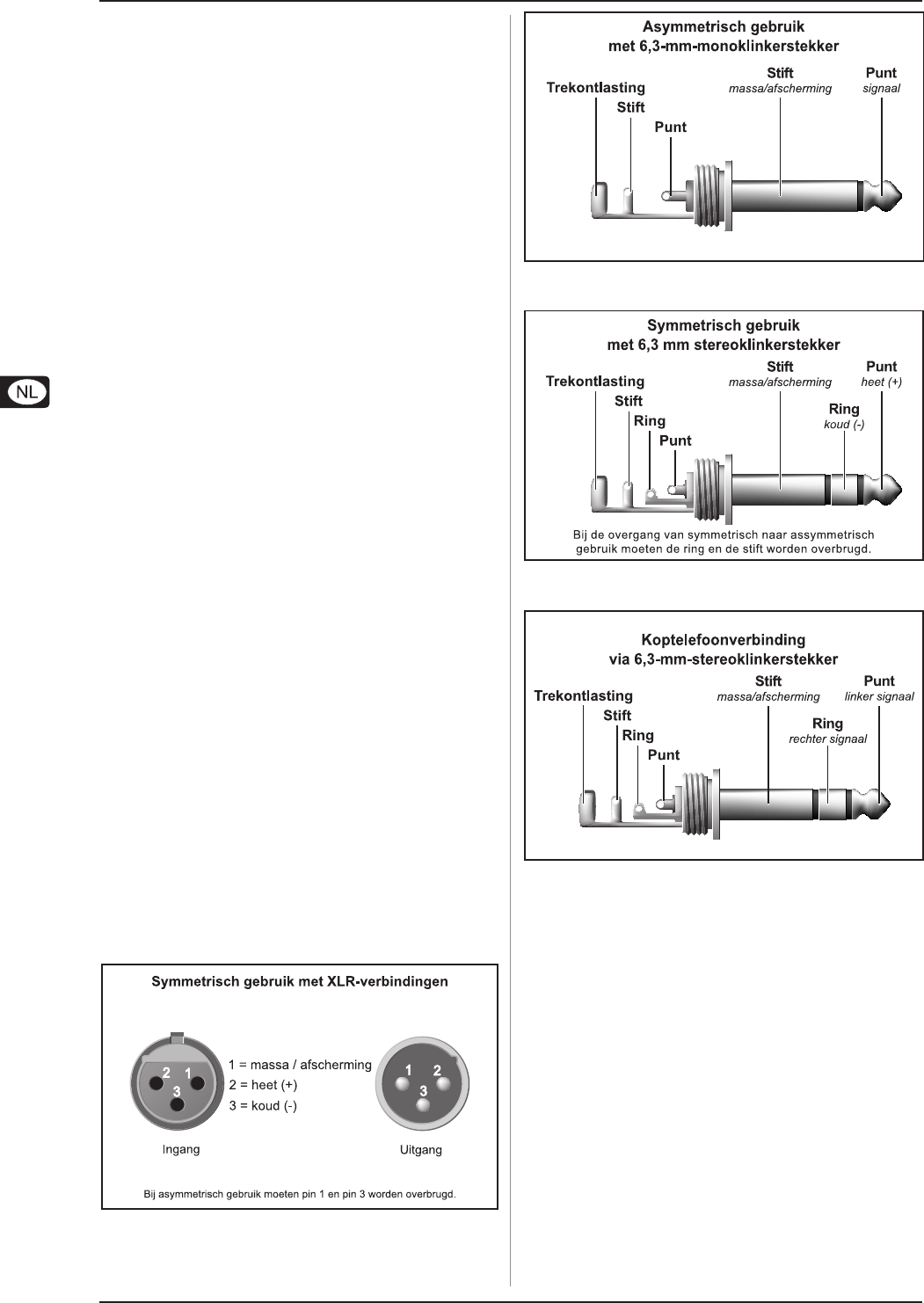

Afb. 3.1: XLR-verbindingen
Afb. 3.2: 6,3-mm-monoklinkerstekker
Afb. 3.3: 6,3-mm-stereoklinkerstekker
Afb. 3.4: Koptelefoon-stereoklinkerstekker
