13 B-CONTROL DEEJAY BCD3000 Gebruiksaanwijzing
Wanneer je IN B kiest, kun je met behulp van de PHONO/LINE-schakelaar
beslissen, of een Phono- of een Line-signaal opgenomen moet worden.
De weergave onder WDM/MME is altijd alleen stereo; daarom voeren
de MASTER-uitgangen en de PHONES-bus van de BCD3000 het
gelijkemuzieksignaal.
MASTER OUTSTEREO
(CH 1-2)
PHONES OUT
MIC IN
IN A (PHONO)
IN B
PHONO
LINE
MIC
PHONO A
IN A
IN B
REC
SELECT
STEREO
(CH 1-2)
BCD3000
Hardware
BCD3000
Hardware
Windows Software
WDM/MME
Windows Driver
WDM/MME
Windows Driver
CONTROL PANEL
Windows Software
OUT
IN
CONTROL PANEL

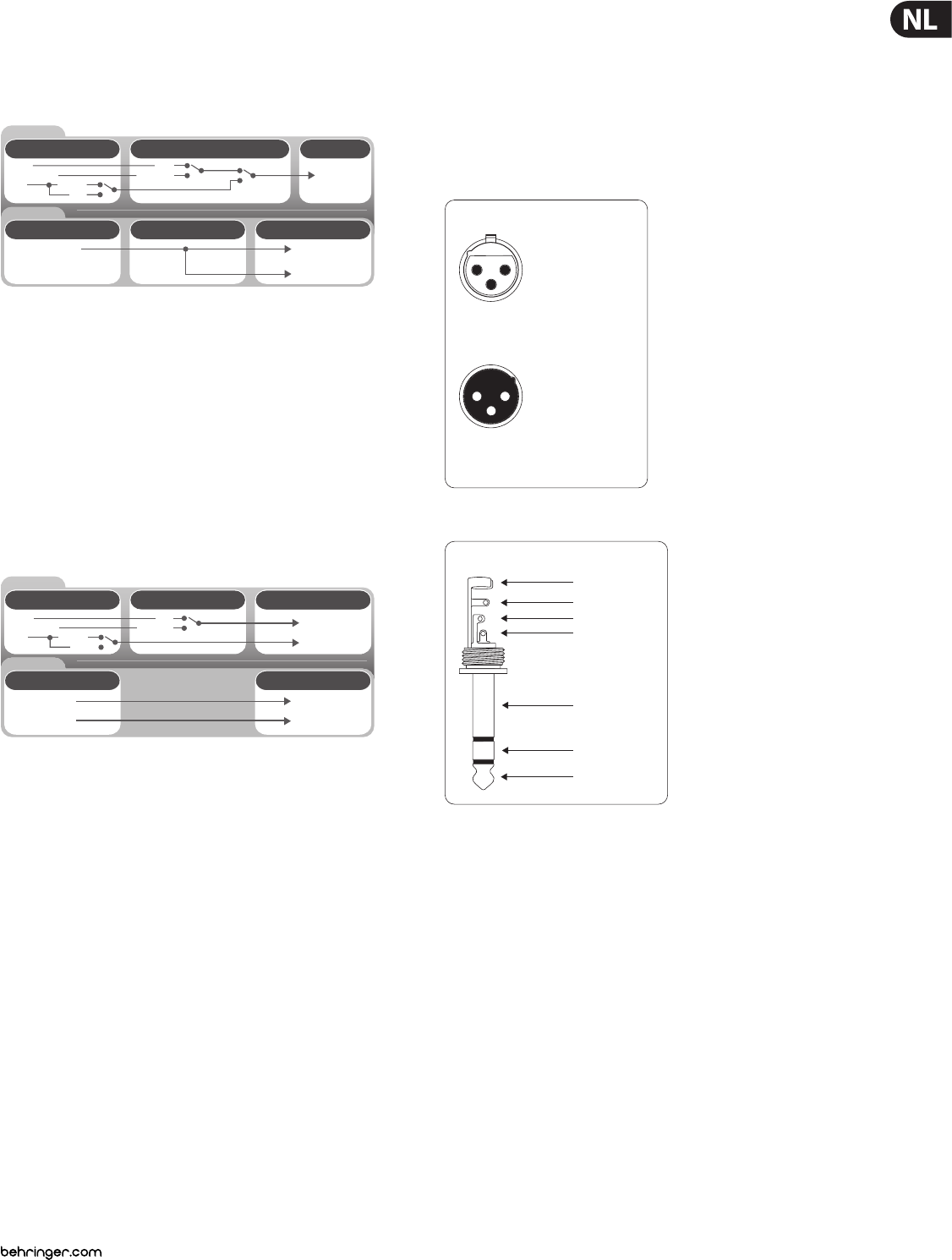

Afb. 5.5: De audiorouting met WDM/MME-driver
5.4.3 Routing-mogelijkheden (Mac OS X)
De BCD3000 werkt op de Mac altijd in de “STANDARD”-modus, d.w.z. alleende
ingangssignalen kunnen gecongureerd worden. Voor kanaal IN A kun je
met geschikte software via MIDI-opdrachten vastleggen, of Mic of Phono
A aangesloten moeten zijn. De ingangsbron voor IN B (CH 3-4, Phono of
Line) wordtmet de PHONO/LINE-schakelaar (38) op de achterzijde van de
BCD3000gekozen.
De indeling van de uitgangen is vast gecongureerd: De software-uitgangen 1-2
worden naar de MASTER OUTPUT (39) (achterzijde) geleid, de software-uitgangen
3-4 naar de PHONES-uitgang (14) (voorzijde).
MIC IN
IN A (PHONO)
IN B
PHONO
LINE
MIC
PHONO A
Prog Chg 0
Prog Chg 1
CH 1-2
CH-3-4
MASTER OUT
PHONES OUT
CH 1-2
CH-3-4
BCD3000
Hardware
BCD3000
Hardware
Mac OS X
Core Audio
Mac OS X
Core Audio
Mac OS X
OUT
IN
MIDI COMMAND
Afb. 5.6: De audiorouting op de Mac
6. Audioverbindingen
Voor de verschillende toepassingen heeft u een grote hoeveelheid verschillende
kabels nodig. De volgende af-beeldingen geven aan hoe deze kabels eruit
moeten zien. Gebruikt u alstublieft altijd kabels van goede kwaliteit.
De microfooningang van de BCD3000 is elektronisch gesymmetreerd uitgevoerd
om brommen te voorkomen.
Natuurlijk kunnen ook asymmetrisch geschakelde microfoons aan de
symmetrische ingang aangesloten worden. Verbind daarvoor pin 1 met pin 3.
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Afb. 6.1: XLR-verbindingen
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
Afb. 6.2: 6,3 mm stereocontactstekker voor de koptelefoonuitgang
