Einbauanleitung
Verlegen Sie die Leitung so, dass sie nicht eingeklemmt, abgeknickt oder abgerissen werden können.
Anschluss des Freisprechmikrofons am OnlinePro
a. Anschluss ohne CD Wechsler
Für den Anschluss des Freisprechmikrofons an ein OnlinePro ohne CD- Wechsler muss die mitgelieferte blaue
Buchse entsprechend der nachfolgenden Beschreibung belegt werden. Vor dem Belegen Schutzkappe A von bei-
den Kontakten abziehen.
b. Anschluss bei vorhandenem CD Wechsler
Für den Anschluss des Freisprechmikrofons an ein OnlinePro mit CD-Wechsler muss die blaue Buchse des vor-
handenen CD-Wechsler Kabels entsprechend der folgenden Beschreibung mit den 2 Leitungen belegt werden.
Vor dem Belegen Schutzkappe A von beiden Kontakten abziehen.
)
Sind die Kontakte in das blaue Steckergehäuse eingeschoben, so können Sie nur noch mit einem Spezialwerk-
zeug gelöst werden.

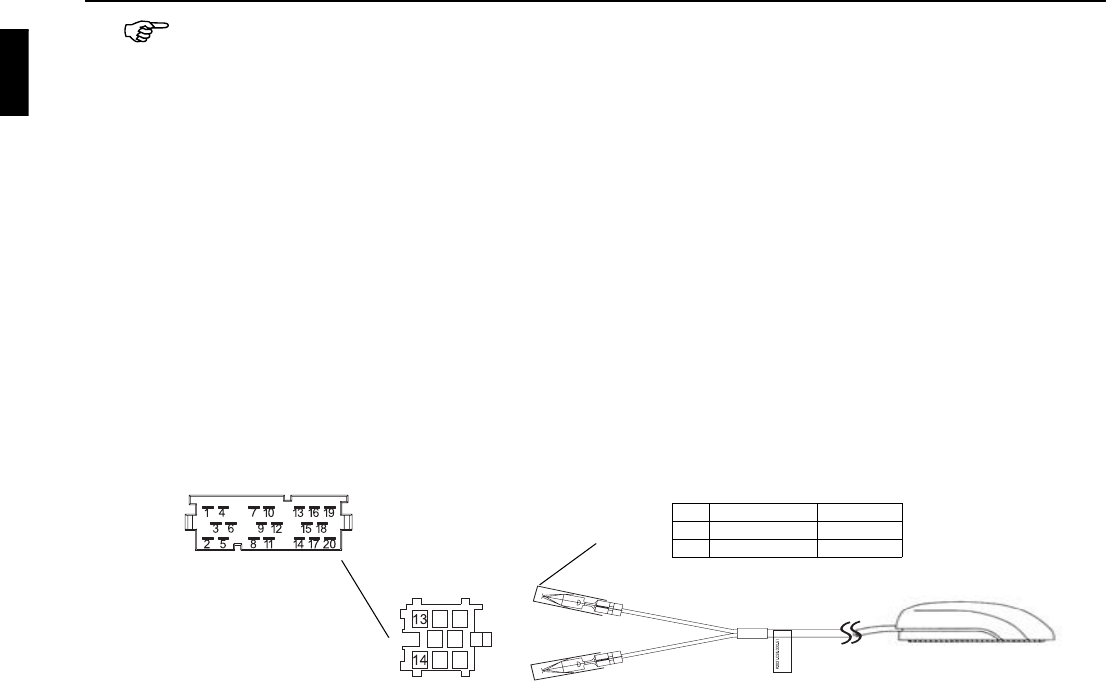

Belegung des blauen Steckergehäuses
13
14
Kammer C
Kammer C3
A
Pin Farbe Funktion
13 weiß NF
14 gelb Masse
