Einbauanleitung

8. Anschluss des Rückfahrsignals

Bei zugänglichem Schalter am Getriebe oder Schaltgestänge

• Am geschalteten Kontakt eine separate Leitung anklemmen.

Leitung mit Kammer A Pin 2 verbinden.

Low - Pegel = Masse, High - Pegel 12 V - 16 V

Bei nicht zugänglichem Schalter

• Prüfen, welche Leitung zum Rückfahrscheinwerfer verlegt ist.

dazu ggf. Innenabdeckung der Rückfahrleuchte abnehmen.

Eine separate Leitung an die geschaltete Leitung des Rückfahr-

scheinwerfers anklemmen und mit Kammer A Pin 2 verbinden.

9. Anschluss des Geschwindigkeitssignals (GAL) vom Tachometer / Tachowelle

Elektronischer Tachometer

• Signal vom Tachometer abnehmen, verlängern und mit Kammer A

Pin 1 verbinden.

)

Je nach Ausstattung des KFZ’s liegt die Leitung des GAL

Signals im DIN - ISO Stecker des Autoradios. Die Bele-

gung des DIN - ISO Steckers kann je nach Fahrzeugtyp va-

riieren.

• Mindestanforderung an das Signal:

0,5 Hz - 4 kHz / Rechtecksignal

Low - Pegel < 0,3 V, High - Pegel 5 V - 16 V

)

Sollten Sie den genauen Einbauort / Lage des Geschwin-

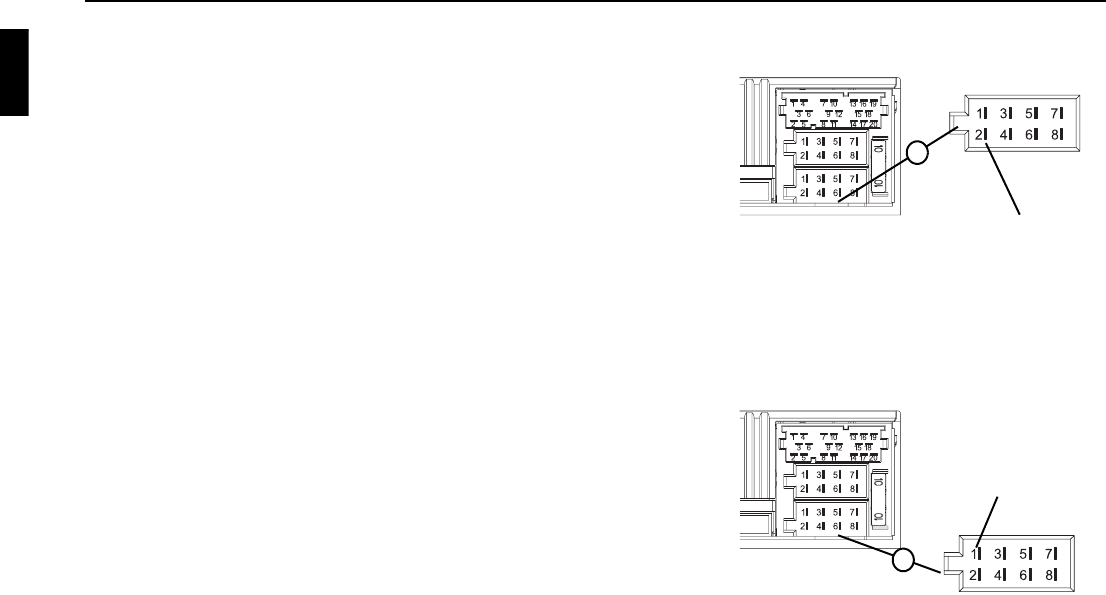

Rückfahr-

signal

GAL Signal
