Seilzug-Wegsensor
3
Irrtum sowie Änderungen in Technik und Design vorbehalten.11.6.2019

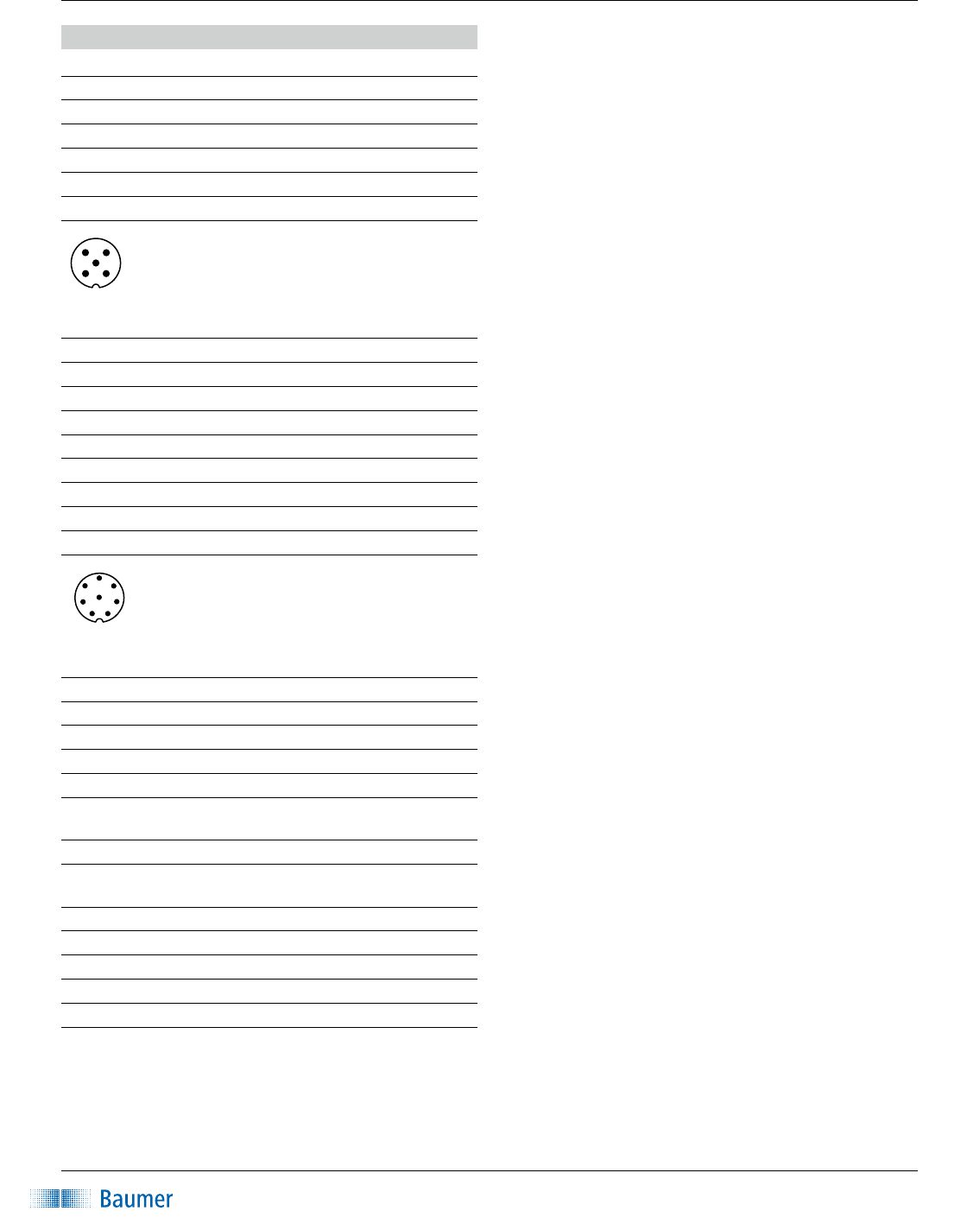

Flanschdose M12, Stift, 5-polig
Pin Signale Beschreibung
1 0 V Masseanschluss bezogen auf +Vs
2 +Vs Betriebsspannung
3 Uout/lout Ausgang
4 n.c. Nicht benutzen
5 n.c. Nicht benutzen
1
2
3
4
5
Flanschdose M12, Stift, 8-polig, redundante Version
Pin Signale Beschreibung
1 0 V1 Masseanschluss bez
ogen auf +Vs1
2 +Vs1 Betriebsspannung 1
3 Uout1/lout1 Ausgang 1
4 0 V2 Masseanschluss bez
ogen auf +Vs2
5 +Vs2 Betriebsspannung 2
6 Uout2/lout2 Ausgang 2
7 n.c. Nicht benutzen
8 n.c. Nicht benutzen
1
3
4
2
5
6
7
8
Kabel
Aderfarbe Signale Beschreibung
weiss 0 V Masseanschluss bezogen auf +Vs
braun +Vs Betriebsspannung
grün Uout/lout Ausgang
Kabeldaten: 3 x 0,5 mm
2
, 2 m
Kabel redundante Version
Aderfarbe Signale Beschreibung
weiss 0 V1+2 Masseanschluss bez
ogen auf +Vs1
und +Vs2
braun +Vs1 Betriebsspannung 1
grün Uout1/lout1 Ausgang 1
gelb +Vs2 Betriebsspannung 2
grau Uout2/lout2 Ausgang 2
Kabeldaten: 5 x 0,5 mm
2
, 2 m
Anschlussbelegung
GCA5 - analog
Analogausgang
Messlänge absolut 2,3 m und 4,7 m
