Datasheet

www.baumer.com/motion

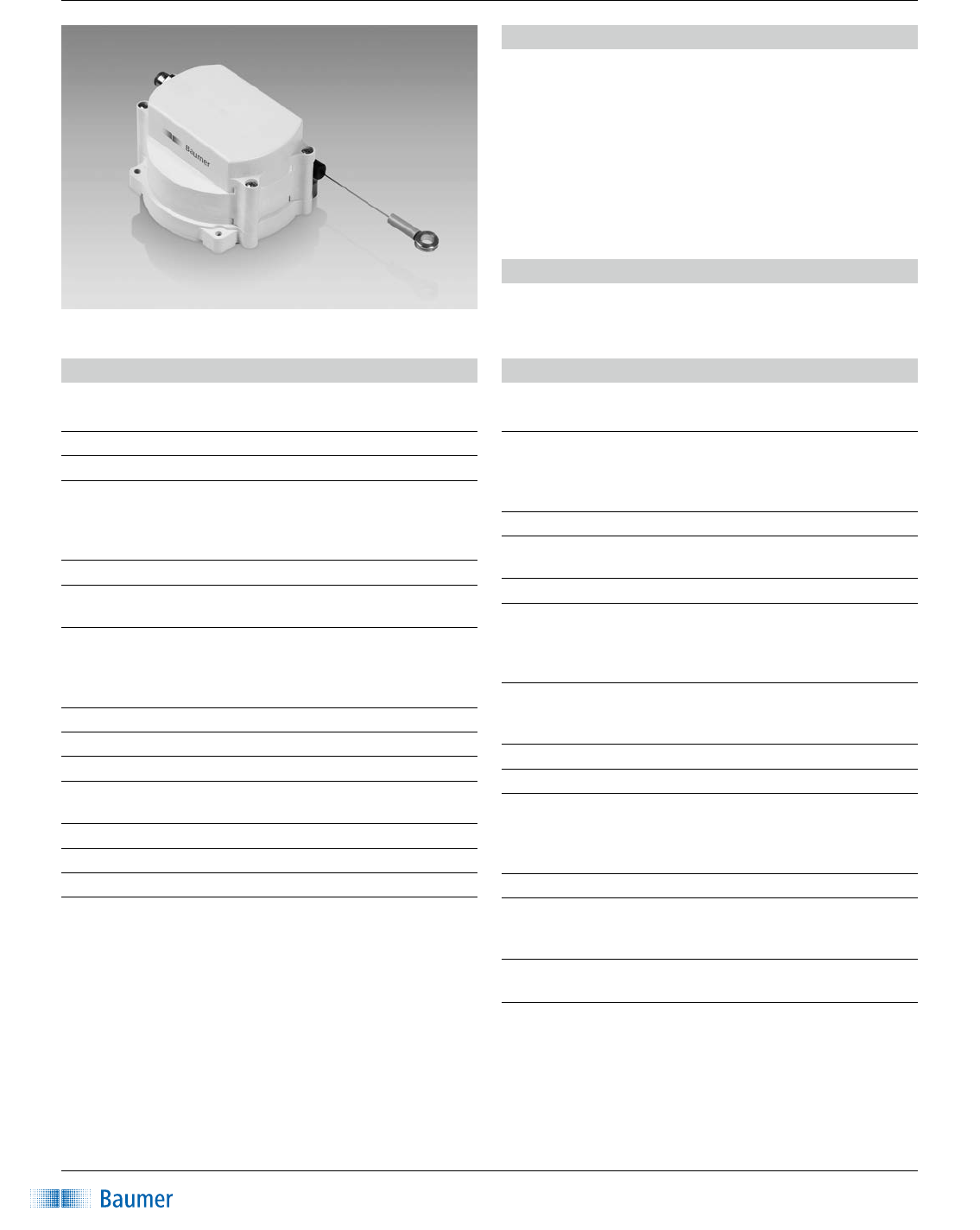

Seilzug-Wegsensor
1
Irrtum sowie Änderungen in Technik und Design vorbehalten.11.6.2019
GCA5 analog
Merkmale
– Analoge Schnittstelle
– Magnetische Abtastung
– Betriebstemperatur -40...+85 °C
– Schutzart IP 67
– Flanschdose M12 oder Kabel
– Messlänge 2,3 m und 4,7 m
– Einsatz unter extremen Umgebungsbedingungen
– Entfernbare Aufkleber zur Wasserableitung
Technische Daten - elektrisch
Betriebsspannung 8...30 VDC
12...30 VDC
Verpolungsfest Ja
Kurzschlussfest Ja
Betriebsstrom typ. 30 mA (24 VDC, ohne Last,
Stromausgang)
10 mA (24 VDC, ohne Last,
Spannungsausgang)
Initialisierungszeit ≤500msnachEinschalten
Schnittstelle Analog 0...10 V / 0,5...4,5 V /
4...20 mA
Lastwiderstand Zwischen Out/0 V
≥3kΩ/Spannungsausgang
270Ωbei10VDC(500Ωbei
15 VDC) / Stromausgang
Funktion Lineare Positionsmessung
Auösung 12 Bit
Linearität ±1 % FS
AbsoluteGenauigkeit ±1,8 % FS (+25 °C)
±2 % FS (-40...+85 °C)
Abtastprinzip Magnetisch
Störfestigkeit DINEN61000-6-2
Störaussendung DINEN61000-6-3
GCA5 - analog
Technische Daten - mechanisch
SchutzartDINEN60529 IP67(Gehäuse,Abusslöcher
geschlossen), IP 54 (Seilaustritt)
Werkstoffe Seil:NichtrostenderEdelstahl
AISI316mitNylonPA12
ummantelt
Gehäuse: Kunststoff
Betriebstemperatur -40...+85 °C
Messlänge 2,3 m
4,7 m
Seildurchmesser 0,9mm
Seilbefestigung Ringöse
Höhe:5mm
Innendurchmesser: 8 mm
Außendurchmesser: 15 mm
Einzugskraft >1,5 N (Bei niedrigen
Temperaturen verringert sich die
Einzugskraft)
Auszugskraft ≤8N
Relative Luftfeuchte 95%nichtbetauend
Widerstandsfähigkeit DINEN60068-2-6
Vibration 10 g, 10-2000 Hz
DINEN60068-2-27
Schock50g,11ms
Masse ca. 625g
Anschluss Kabel 2 m, radial
Flanschdose M12, 5-polig
Flanschdose M12, 8-polig
Hinweis Bitte beachten Sie zusätzlich
die Montageanleitung
Analogausgang
Messlänge absolut 2,3 m und 4,7 m
Optional
– Redundante Version
