el fondo para ayudar a asentar el vástago, entonces gire una vez hacia afuera. Se
necesitará un ajuste posterior cronológico para alcanzar la velocidad deseada.

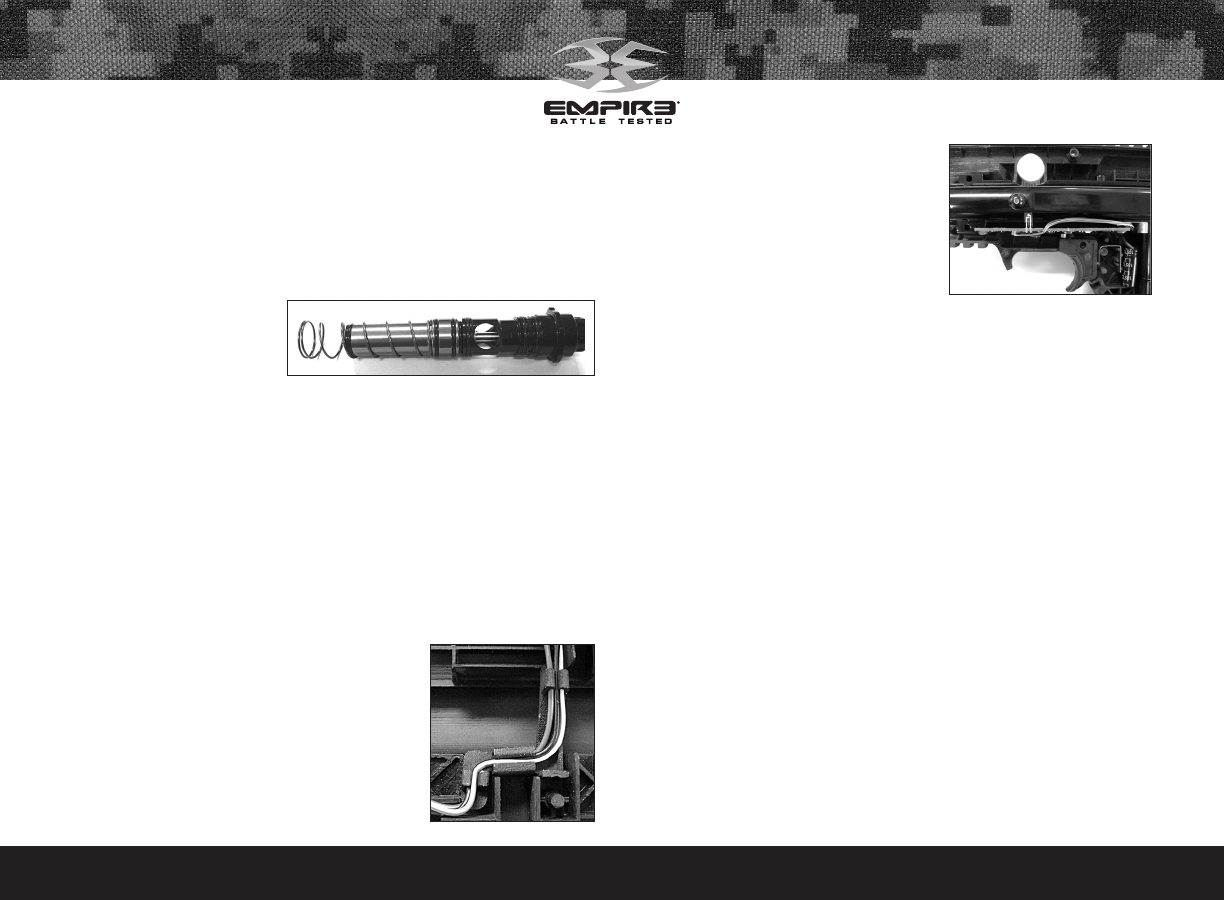

Reinstalación del resorte principal, el cerrojo y el ensamblaje de la guía del cer-
rojo
• Deslice el resorte principal hacia el cerrojo, y luego tanto sobre el cerrojo como sobre
su guía, lo cual significa que ya está instalado. Podrá darse cuenta de que uno de los
extremos del resorte es más
pequeño, y quedará sujeto
al cerrojo.
• Vuelva a insertar el disposi-
tivo de ensamblaje del cer-
rojo en el cuerpo del marcador.
• Alinee el agujero de alineación en la guía con el perno de alineación en el cuerpo del
marcador y deslice el dispositivo de ensamblaje del cerrojo completamente hacia
adelante en el cuerpo del marcador.
• Con una mano mantenga el dispositivo de ensamblaje del cerrojo apretado contra
la parte posterior del cuerpo del marcador y con la otra mano reinstale el tornillo de
retención de la guía del cerrojo y apriételo utilizando una llave Allen de 1/8”.
Retirada del Panel de circuitos
El Panel de circuitos debe necesitar sólo un movimiento para retirarla con el fin de
limpiar el ojo transreceptor.
• Retire el dispositivo de ensamblaje del cuerpo del
marcador de la armazón.
• Retire los dos tornillos del Panel de circuitos usando
una llave Allen de 5/64” y retire suavemente el Panel
de circuitos.
Retirar el arnés del cableado
Nota:
Es necesario retirar el arnés del cableado si usted
quiere lavar la parte derecha de la armazón del TM-7.
• Tire con cuidado las lengüetas de la batería y
sáquela de la parte derecha de la armazón,
usando unas pinzas de punta fina. Cuidado
no romper los alambres de las lengüetas de
la batería.
• Entonces ponga el arnés guía del cableado en
OFF, y retire el arnés.
Reinstalación of arnés del cableado
Asegúrese que el arnés del cableado está dirigido hacia el Panel de circuitos y a lo largo
del cuerpo del marcador, encima del Panel de circuitos tal como se muestra y no en el
área del gatillo. Cualquier error en dirigir los cables correctamente traerá por conse-
cuencia la destrucción de los cables durante la reinstalación de la armazón, y podría
producir un fuego eléctrico cuando se instale la batería. La destrucción del arnés del
cableado no está cubierta por la garantía.
Ajuste del regulador Hex
El regulador tiene 2 espaciadores hexagonales (Hex) que mantienen la armazón unida
y la empuñadura conectada. Si éstas necesitaran algún ajuste, simplemente inserte
una llave Allen y presiónelo entre la armazón y el regulador hex. Eso alineará los espa-
ciadores hex y el tornillo entrará con facilidad.
15. Almacenado y transportación
IMPORTANTE: Nunca lleve su TM-7 fuera de la caja si no está en un campo de juego.
El público que no es jugador y los agentes del orden no podrán distinguir entre un
marcador de bolas de pintura y un arma de fuego. Para su propia seguridad y para
proteger la imagen del deporte, lleve siempre su TM-7 en un estuche apropiado para
el marcador o en la caja en la cual viene de fábrica.
• Su TM-7 debe estar limpio de toda pintura y propulsor cuando no esté en uso.
• Asegúrese de que el marcador TM-7 está apagado (OFF). Oprima el botón de
conectado y manténgalo oprimido por 2 segundos hasta que la luz del LED cambia
de Rojo a Verde.
