• Separe las dos partes de la armazón tal como se describe, retire el retén de la culata
y la culata.
• Desconecte las correas de la batería y empuje la guía del arnés del cableado.
• Saque el cuerpo que se encuentra ensamblaje en la parte derecha de la armazón.
Retirada, Instalación y limpieza del retenedor de bolas
• Utilice una llave Allen de 5/64”; inserte la llave en la cubierta del retenedor y gire en
sentido contrario a las agujas del reloj.
• Limpie el retenedor con un paño húmedo y aplique una pequeña cantidad de grasa
que viene con el marcador en los lados exteriores del retenedor si hay problemas
de que se pegan.
• Instalación es el contrario de retirada. ¡ No apriete demasiado las cubiertas de los
Retenedor de bola!haha
Nota: Tenga mucho cuidado de no perder alguna de las partes del retenedor ya que
éstas son muy pequeñas.
Retire el dispositivo de ensamblaje de la guía del cerrojo
Precaución:
Asegúrese de que el TM-7 está totalmente sin aire antes de retirar el
dispositivo de ensamblaje de la guía del cerrojo.

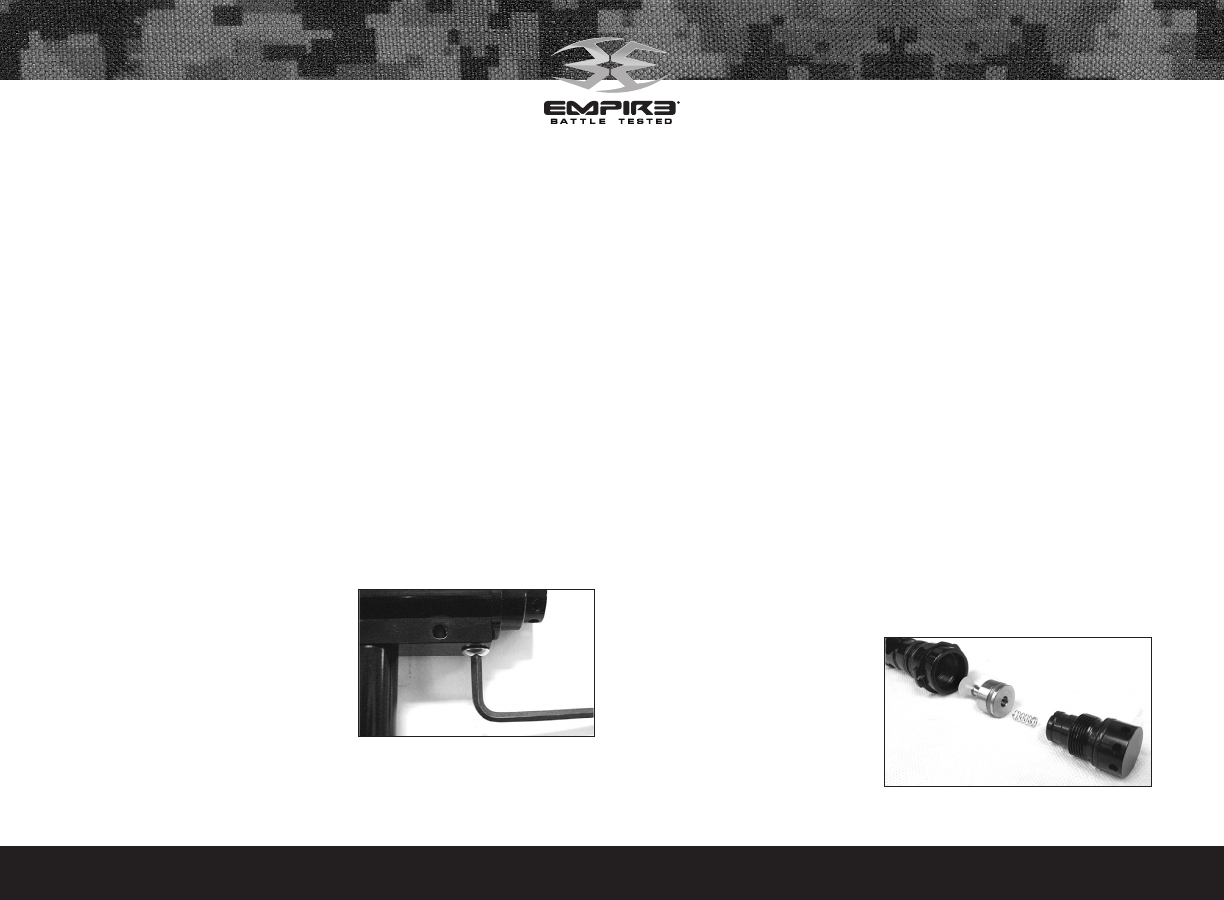

• Inserte una llave Allen de 1/8” en el
tornillo de retención trasero, gire la llave
Allen en sentido contrario a las agujas
del reloj y retire completamente el tor-
nillo.
• Esto le permitirá empujar hacia afuera el
cerrojo y el dispositivo de ensamblaje de
la guía del cerrojo. Si el dispositivo no sale
con facilidad, inserte una baqueta de cañón en la parte frontal y empuje el cerrojo y
el dispositivo de ensamblaje de la guía del cerrojo.
Mantenimiento del Cerrojo y la Guía del Cerrojo
• Revise los o-rings tanto en el cerrojo como en la guía del cerrojo para ver si tiene
daños o desgaste. Remplace los o-rings dañados o desgastados si fuera necesario.
• Lubrique todos los o-rings en el cerrojo y en la guía del cerrojo con la grasa que trae
el marcador. Se necesita sólo una pequeña cantidad de grasa.
Mantenimiento del Vástago
Nota:
Fíjese cual es el punto hasta el que la guía del cerrojo está dentro de la guía
del cerrojo. Cuando reinstale el diafragma de la guía del cerrojo asegúrese de que el
diafragma quede en la misma posición.
• Inserte una llave Allen de 7/64” en el lateral del diafragma de la guía del cer-
rojo. Gire en sentido contrario a las agujas del reloj hasta retirar completamente el
diafragma de la guía del cerrojo.
• Retire el resorte del vástago, teniendo mucho cuidado de no perderlo.
• Inserte con mucho cuidado una llave Allen de 1/8” en la parte delantera de la guía
del cerrojo. Empuje el vástago hacia la parte posterior de la guía del cerrojo. Tenga
mucho cuidado de no dañar el sello de la superficie frontal del vástago.
• Revise y lubrique el vástago O-ring y tenga cuidado de no lubricar el sello frontal
del vástago.
Reinstalación del vástago y el diafragma de la guía del cerrojo
• Coloque el vástago en la parte posterior de la guía del cerrojo y empuje suavemente
hacia adelante. Si se instala de manera adecuada, el vástago estará en el extremo
delantero de la parte interna de la
guía del cerrojo.
• Instale la parte trasera del resorte
del vástago en la parte trasera del
vástago.
• Vuelva a atornillar el diafragma de
la guía del cerrojo en la guía del cerrojo haciendo girar la llave Allen de 7/64” en la
dirección de las agujas del reloj. Atornillar el diafragma de la guía del cerrojo hasta
