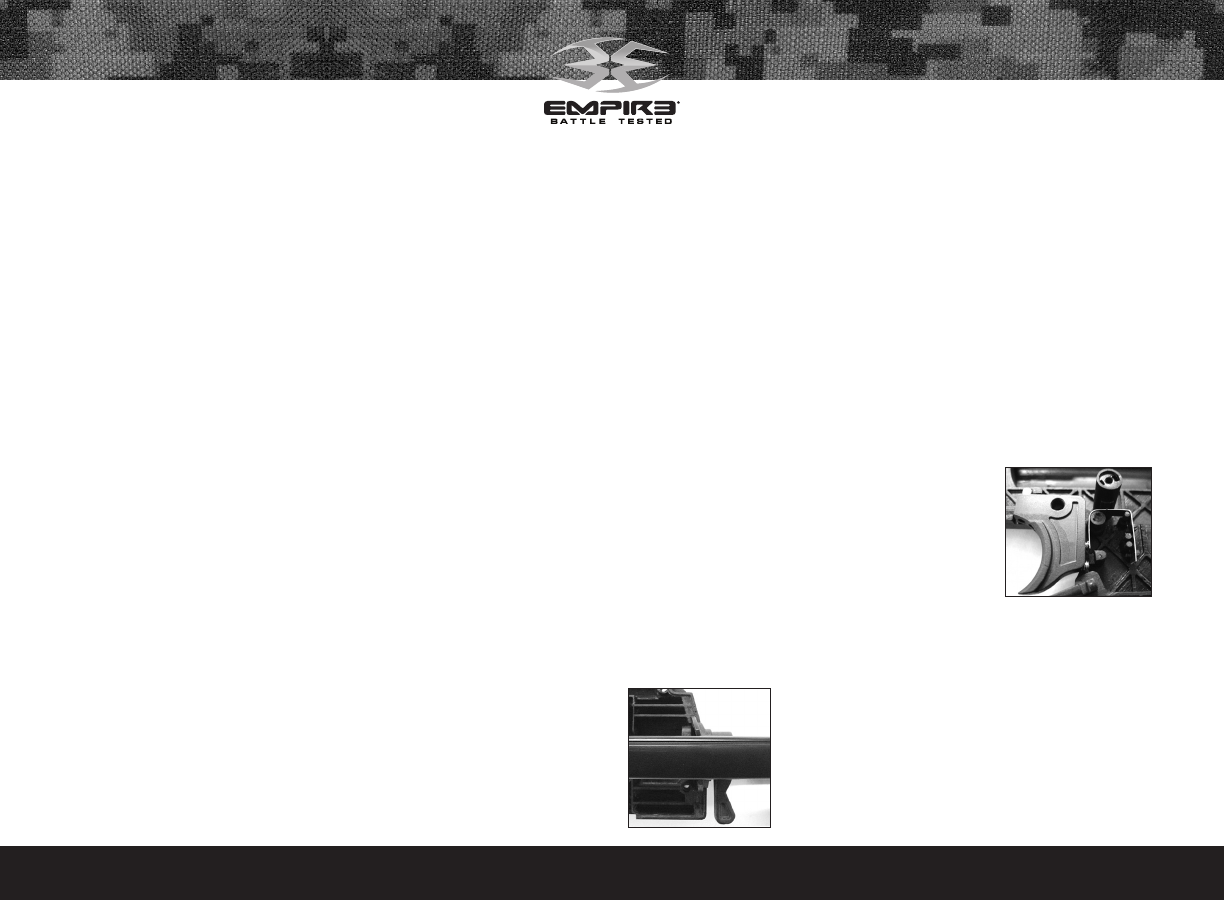

Empuñadura delantera
Utilizando una llave Allen de 7/64” Allen, retire el tornillo de cabeza socket y deslice la
empuñadura delantera hacía adelante y fuera del cuerpo del marcador.
Brazo del Selector
No es necesario retirar el brazo del selector cuando se desensambla el TM-7. Retire el
tornillo de cabeza plana que une el brazo del selector con el eje del selector utilizando
una llave Allen de 1/16”.
Nota: El brazo del selector está empotrado en el eje del selector. Antes de reinstalar el
tornillo del brazo del selector asegúrese de que están bien alineados.
Empuñadura
Retire los cuatro tornillos cabeza redonda 6-32 utilizando una llave Allen de 5/64” y
mantenga la empuñadura en su lugar. Fíjese que los tornillos de abajo son más largos
que los tornillos superiores.
Separar la armazón
Una vez que se han retirado las partes anteriores, se puede proceder a separar la
armazón. La armazón se separa sacando los tornillos que la sujetan.
• Saque los 7 tornillos cabeza de socket, que se encuentran en la parte izquierda de la
armazón, usando una llave Allen de 7/64”.
• Retire además los 2 tornillos de cabeza plana, que se encuentran en la parte superior
del regulador usando una llave Allen de 5/64”.
• Entonces se puede separar la parte izquierda de la armazón de la derecha,
despegando una de otra.
Notas:
• No es necesario retirar los rieles laterales picatinny para separar la armazón.
• Una vez que se haya retirado la parte izquierda de la armazón, habrán muchos
componentes que quedarán sueltos. Dichas partes incluyen la puerta de la batería,
el gatillo, el guardamonte, el resorte del gatillo y el dispositivo de ensamblaje de la
culata. Asegúrese de no perder alguna de esas partes.
Gatillo
Se puede retirar el gatillo simplemente empujándolo hacia afuera de la parte derecha
de la armazón. A la hora de reinstalarlo, asegúrese de que el resorte del gatillo está
correctamente afirmado. Para lograr una instalación correcta mire la fotografía que
aparece abajo.
Resorte del gatillo
El resorte del gatillo cumple la función de un resorte de dos propósitos. Sostiene el con-
mutador selector en su posición y permite el retorno del resorte del gatillo. Para lograr
una instalación correcta mire la fotografía que aparece abajo.
Eje del selector
El eje del selector se encuentra en el lado derecho de la armazón y conecta el brazo
conmutador selector, cuando está completamente ensamblaje. Usted podrá ver a un
lado del eje 4 llaves que entran en el resorte del gatillo. Asegúrese de que las llaves
estén alineadas antes de ensamblar la armazón de nuevo. Para lograr una instalación
correcta mire la fotografía que aparece abajo.
Culata y retén de la culata
El dispositivo de ensamblaje de la culata y el dispositivo
de ensamblaje del retén de la culata pueden retirarse con
facilidad una vez que la armazón externa es separada. Si
usted decide no utilizar la culata, el TM-7 trae también una
placa de cobertura para la parte posterior de la culata.
Nota: Fíjese cómo está colocado el retén de la culata en la armazón antes de retirarlo,
para que sea más fácil a la hora de reinstalarlo.
Retirar el cuerpo de la armazón
Nota:
Antes de retirar el cuerpo ensamblaje de la armazón,
será necesario desconectar el arnés de la batería y empujar
la guía del arnés del cableado.
