User manual

7

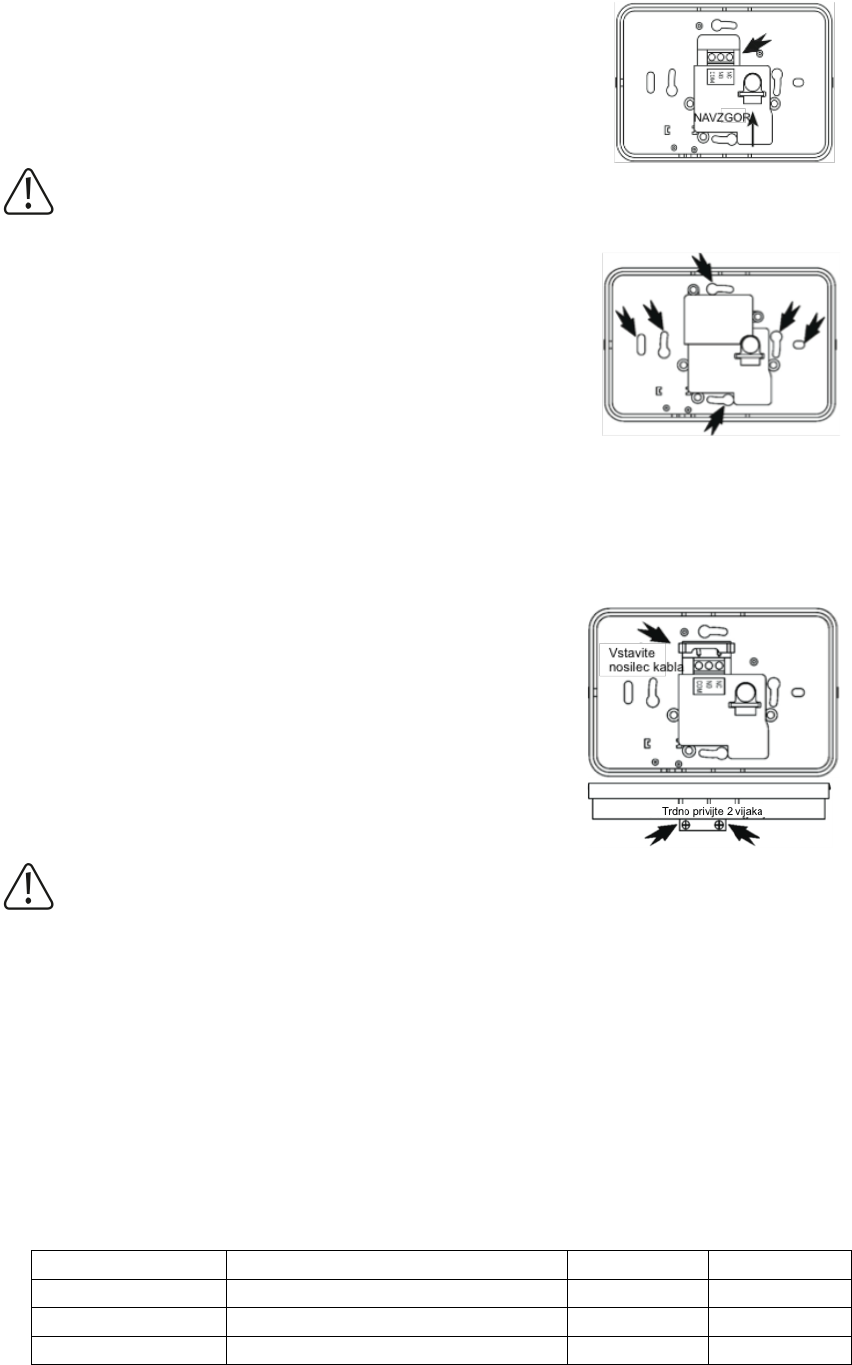

• Odstranite vrstno sponko na zadnji strani releja in
pokrov vijačnih kontaktov. Kable speljite (od
spredaj) skozi odprtino releja in za njim. Puščica
“NAVZGOR“ mora biti usmerjena v strop.
Bodite previdni, da ne pride do kratkega stika na vhodnem ali izhodnem
kablu. Žice naj bodo vseskozi ločene.
• Napravo uporabite kot načrt in označite mesta za
vrtanje lukenj v zid. To storite s pomočjo odprtin
primernih za montažo, ki so na zadnjem panelu
naprave. Izbrane odprtine se morajo nahajati ena
nasproti druge, saj s tem zagotovite največjo
stabilnost.
• Za vrtanje uporabite 6 mm sveder in na označenih mestih izvrtajte vsaj 30
mm globoke luknje.
 Upoštevajte, da so glede na vrsto stene pri montaži poleg priloženega
kompleta lahko potrebni tudi drugi materiali. Uporabite tako vrsto montaže,
ki je skladna z danimi pogoji.
• Vložke vstavite v odprtino tako, da popolnoma izginejo v steni.
• Kabel speljite skozi rele in ga z vijaki pritrdite na
steno. Vijake dobro pritrdite. Puščica
“NAVZGOR“ mora biti usmerjena v strop.
• Prepričajte se, da kabel v napravi ostane fiksen.
Ponovno namestite vpenjalni mehanizem in
privijte 2 vijaka.
• Skupke kablov
odrežite na potrebno dolžino in
na koncih odstranite 6 – 7 mm izolacije. Pri tem
pazite, da ne poškodujete žic.
Za električno inštalacijo uporabite kabel s prečnim prerezom, ki je
primeren za uporabo do 8 A (1 – 2,5 mm
2
). Priporočljiva je uporaba
kablov prevlečenih s silikonskim plaščem. Uporaba trdih kablov lahko
pripelje do pokanja kablov. Uporabite prožne kable. Preverite zlepljene
konce kablov. Vse žice v skupku morajo biti vstavljeni v spoj, ker je le
tako zagotovljen prečni prerez. Dolžina površine kontakta končnega
spoja žic naj bo 6 – 7 mm.
• Odločite se katere kable priključite in kako. COM izhod priključite na fazo in
alternativno, NO ali NC s pomočjo (omskega) porabnika priključite na
nevtralni vodnik. NC izhod je priključen vse dokler ciljna temperatura ni
dosežena. NC izhod preklopi takoj, ko je dosežena ciljna temperatura.
Vrsta vezja je prikazana v tehnični shemi naprave, ki jo želite priklopiti.
Dejanska temperatura
NO izhod
NC izhod
Ogrevanje
> nastavljena temperatura
ODPRT
ZAPRT
< nastavljena temperatura
ZAPRT
ODPRT
Sistem hlajenja
> nastavljena temperatura
ZAPRT
ODPRT
