 Należyuważaćnato,byniedoszłodozwarciaprzewodówwejściowychiwyjściowych.
Trzymajprzewodyosobno.

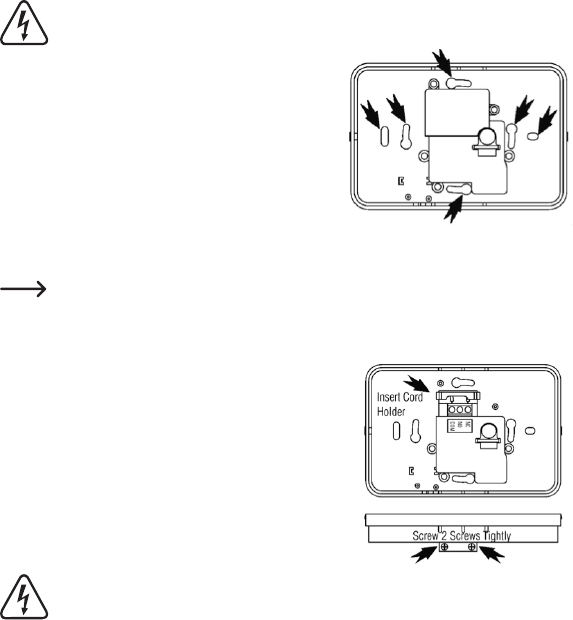

• Ustawić urządzenie jako szablon i oznaczyć miejsca
na otwory w ścianie. Do swojej pozycji montażowej
wybraćodpowiednieotworymocującewściancetylnej
urządzenia.Przytymwybraneśrubymusząznajdować
sięnaprzeciwkosiebie,abyzapewnićmaksymalnąsta-
bilizację.
• Woznaczonychmiejscachprzyużyciuwiertła6mmwywierćotworyogłębokościprzynajmniej
30mm.
 Zwrócićuwagę,żewzależnościodpodłożaewentualniemogąbyćpotrzebneinnero-
dzajemocowanianiżmateriałzawartywzałączonymzestawiemocowania.Dostosować
rodzajmocowaniadookoliczności.
• Umieśćwotworachkołki,ażcałkowiciezniknąwścianie.
• Poprowadź kabel przez część przekaźnikową i przy-
mocujuchwytdościany.Przykręćodpowiedniośruby.
Strzałka „UP” powinna przy tym wskazywać kierunek
sutu.
• Zapewnić odciągający uchwyt kablowy dla kabla w
urządzeniu.Wtymceluponowniezałożyćzaciskiipo-
nownieobarównomiernieprzykręcić.
• Odpowiednio wydłużyć przewody i usunąć izolację w
przedniejczęści6-7mm.Nieuszkodzićprzytymżył.
 Doinstalacjielektrycznejnależyużyćkablaoodpowiednimprzekrojudo8A(1-2.5mm
2
).
Zalecamyużyciekablisilikonowych.Wprzypadkukorzystaniazesztywnychprzewodów
możedojśćdoichprzerwania.Używajtylkoelastycznychprzewodów.Przytymmuszą
wszystkie (nie sztywne) przewody być wyposażone w tuleje końcówek żył. Sprawdź
podwiniętezakończeniaprzewodów.Wszystkiedrutyprzewoduplecionegomusząznaj-
dowaćsięwśrodkutuleidystansowej,abydziękitemumożnabyłozapewnićtakisam
przekrójpoprzecznyprzewodu.Powierzchniakontaktowatuleikablowejpowinnamieć
długość6-7mm.
