Datasheet
Principe de mesure : . . . . . . . . . . . . . . . Mesure de volumes (compteur de vitesse)
Système de balayage : . . . . . . . . . . . . . . . . . . . . . . optoélectronique, sans contact
Signal de sortie : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Indépendant du circuit client
Direction du débit : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dans le sens de la flèche
Plage de débit : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Type 01 : env. 1,5 - 100 l/h
(H2O à 22 °C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Type 02 : env. 3,0 - 150 l/h
Type 03 : env. 6,0 - 250 l/h
Viscosité du milieu : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . env. 1 - 10 cST
Précision : . . . . . . . . . . . . . . . . . +/- 2% pour des conditions de service identiques
Répétitivité : . . . . . . . . . . . . . . . . . < 0,8% pour une condition de service identique
Pression de service / de rupture : . . . . . . . . . . . . . . . 10 bars / > 30 bars (à 22°C)
Température de service : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -10°C à +40°C
Position de montage : . . . . . . . . . . . . . . . . . . . . appréciable, perpendiculaire à la
flèche de direction pour une meilleure aération.
Axes de mécanisme : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Palier de tourillon
Branchement électrique : . . . . . . . . . . . . . . . . . . . . . Diode émettrice IR SFH409-2
Phototransistor NPN SFH309 FA-3
Broche 1 Phototransistor NNP (E) émetteur
Broche 2 Phototransistor NPN (C) collecteur
Broche 3 Diode émettrice IR (K) cathode
Broche 4 Diode émettrice IR (A) anode
Matériau : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . POM
Poids : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,05 kg
Dimensions : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . cf. schémas.

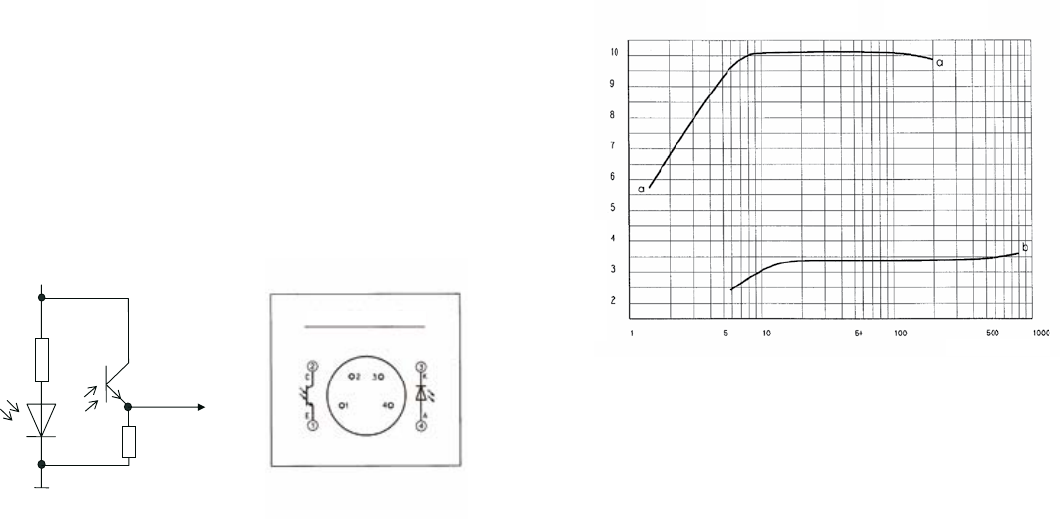

Circuit test, img. 1
+ Ub (5V)
R1
R2
G ND
Signal
Diode
émettrice
IR
Phototransistor
NPN SFH309 FA-3
Schéma de connexion
Attention !
Aucune résistance n’est fournie !
Des résistances externes sont nécessaires pour le circuit test img. 1 sans électronique
consécutive. Entre broches 1 & 3 (12 kOhms, R2) et broches 2 & 4 (200 ohms, R1) pour
une tension de service de 5 V. Les résistances doivent être adaptées aux autres tensions.
Courbes caractéristiques de l’impulsion
x 1000 impulsions par litres
débit l/h
a = Type .01
b = Type .03
2
3
