Digitale Schnittstellen
Die DM-Sensoren können optional mit einer USB-, RS232-,
RS485-, CAN-Bus-, Profibus DP- oder Ethernet-Schnittstelle
ausgestattet werden.

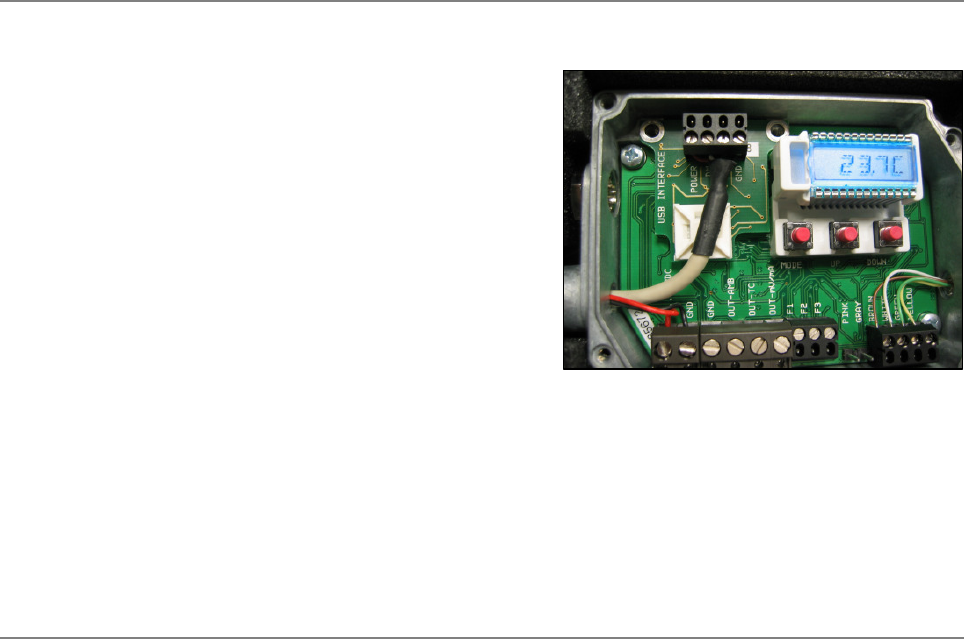

Zur Installation nehmen Sie zunächst die jeweilige
Interface-Platine und stecken diese in die dafür
vorgesehene Aufnahme in der Elektronik, welche sich links
neben der Anzeige befindet. Die richtige Lage ist erreicht,
wenn die Schraubenlöcher des Interface mit denen der
Elektronik-Box übereinstimmen. Drücken Sie das Interface
nun nach unten, um die Kontaktierung zu erreichen und
befestigen es mittels der beiden mitgelieferten Schrauben
M3x5 im Elektronikbox-Gehäuse. Stecken Sie das Interface-
Kabel mit der vormontierten Schraubklemme auf die
Steckerleiste der Interface-Platine.
Bitte beachten Sie in jedem Fall die Hinweise der jeweiligen Schnittstellen-Anleitung.
Relaisausgänge
Der DM kann optional mit einem Relaisausgang ausgestattet werden. Die Relais-Platine wird in gleicher
Weise wie die digitalen Schnittstellen installiert. Eine gleichzeitige Installation einer Digitalschnittstelle und
der Relaisausgänge ist nicht möglich.
Beide Relais sind vollkommen isoliert ausgelegt und können mit maximal 60 VDC/ 42 VAC
eff
, 0,4 A DC/AC
schalten. Eine rote LED signalisiert jeweils einen geschlossenen Relaiskontakt.
