Masseverbindung

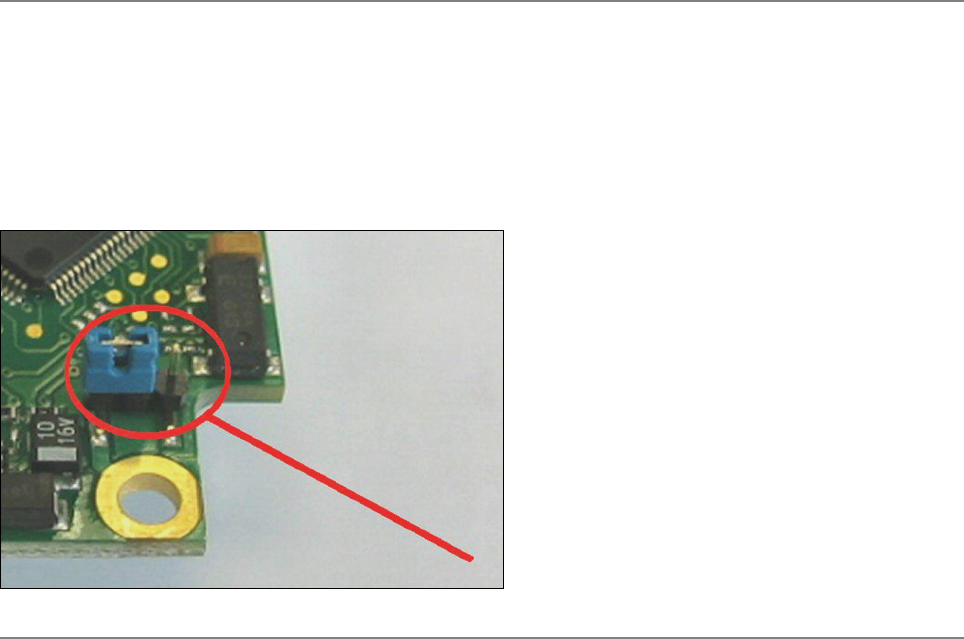

Auf der Unterseite der Mainboard-Platine finden Sie einen Steckverbinder (Jumper), welcher werksseitig
wie im Bild ersichtlich platziert ist [linker und mittlerer Pin verbunden]. In dieser Position sind die
Masseklemmen (GND Versorgungsspannung/ Ausgang) mit der Gehäusemasse der Elektronikbox verbunden.
Um Masseschleifen und damit verbundene Signalstörungen zu vermeiden, ist in industrieller Umgebung
ggf. ein Auftrennen dieser Verbindung erforderlich. Stecken Sie dazu den Jumper bitte in die andere
Position [mittlerer und rechter Pin verbunden].
Bei Verwendung des Thermoelementausgangs empfiehlt sich generell ein Auftrennen der Masseverbindung
GND – Gehäuse.
