User manual

DM Serie

Elektrische Installation

Anschluss der Kabel

Zum Anschluss des DM öffnen Sie bitte zunächst den Deckel der Elektronikbox (4 Schrauben). Im unteren

Bereich befinden sich die Schraubklemmen für den Anschluss der Kabel.

Anschlusskennzeichnung

+8..36 VDC Spannungsversorgung

GND Masse (0 V) der Spannungsversorgung

GND Masse (0 V) der internen Ein- und Ausgänge

OUT-AMB Analogausgang Messkopftemperatur (mV)

OUT-TC Analogausgang Thermoelement (J oder K)

OUT-mV/mA Analogausgang Objekttemperatur (mV oder mA)

F1-F3 Funktionseingänge

AL2 Alarm 2 (Open-collector Ausgang)

3V SW nicht benutzt

GND nicht benutzt

BROWN Temperaturfühler Messkopf

WHITE Temperaturfühler Messkopf

GREEN Detektorsignal (–)

YELLOW Detektorsignal (+)

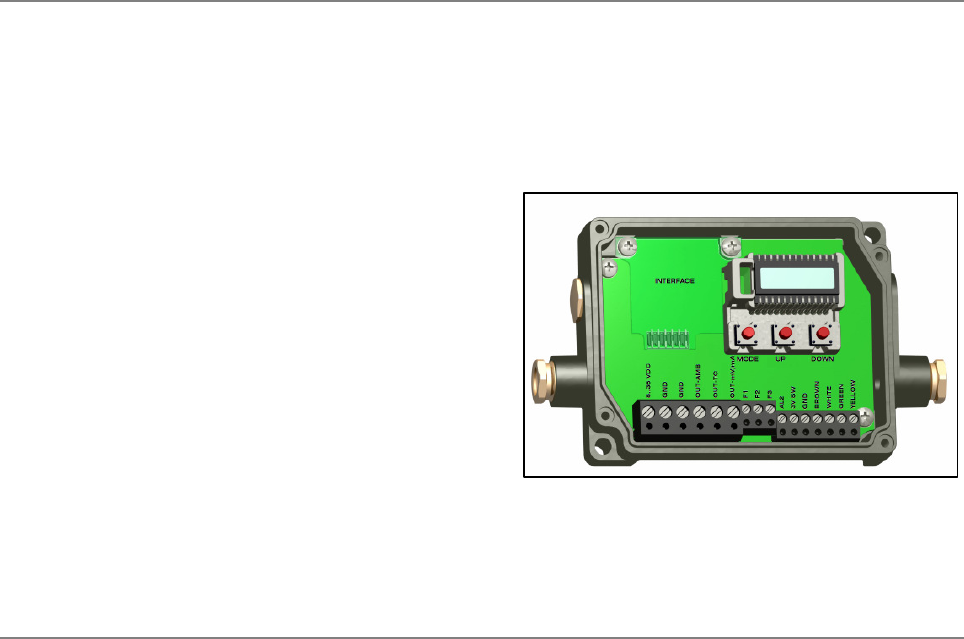

Geöffnete Elektronik-Box mit Anschlussklemmen

Spannungsversorgung

Bitte verwenden Sie ein Netzteil mit einer Ausgangsspannung von 8–36 VDC/ 100 mA.
