User manual

DM Serie
14
Bei Verwendung der Vorsatzoptik muss die
Transmission auf 0,78 eingestellt werden.
CF-Vorsatzoptik und Schutzfenster
Die CF-Vorsatzoptik (optional) ermöglicht die Messung
kleinster Objekte und kann in Kombination mit allen DM-
Modellen verwendet werden. Der minimale Messfleck ist abhängig von dem verwendeten Messkopf. Die
Entfernung wird jeweils von der Vorderkante des CF-Linsenhalters bzw. Laminar-Freiblasvorsatzes
gemessen. Die Montage auf dem Messkopf erfolgt durch Aufschrauben der Vorsatzoptik [ACCTCF] bis zum
Anschlag. Für die Kombination mit dem Massivgehäuse verwenden Sie bitte die Variante mit M12x1-
Außengewinde [D2DACCTCF].
Zum Schutz der Messkopfoptik ist ein Schutzfenster erhältlich. Dieses hat die gleichen mechanischen
Abmessungen wie die CF-Optik und wird ebenfalls in beiden Varianten angeboten:
ACCTPW Schutzfenster für Montage auf Messkopf
D2DACCTPW Schutzfenster zur Montage im Massivgehäuse

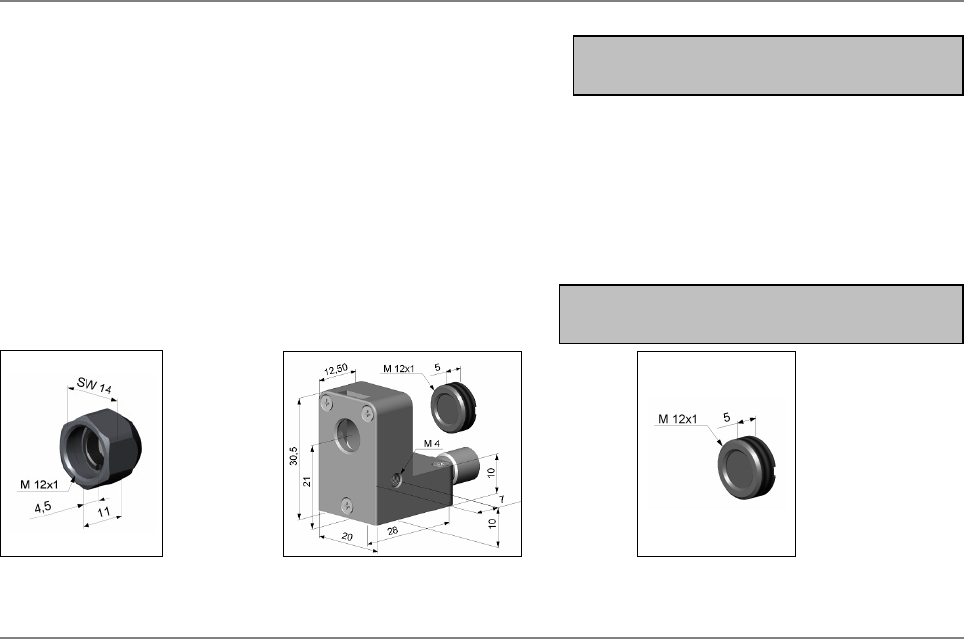

CF-Vorsatzoptik [ACCTCF] Laminar-Freiblasvorsatz mit CF-Vorsatzoptik [D2DACCTCF]
bzw. Schutzfenster [ACCTPW] integrierter CF-Optik [ACCTAPLCF] bzw. Schutzfenster [D2DACCTPW]
Bei Verwendung des Schutzfensters muss die
Transmission auf 0,83 eingestellt werden.
