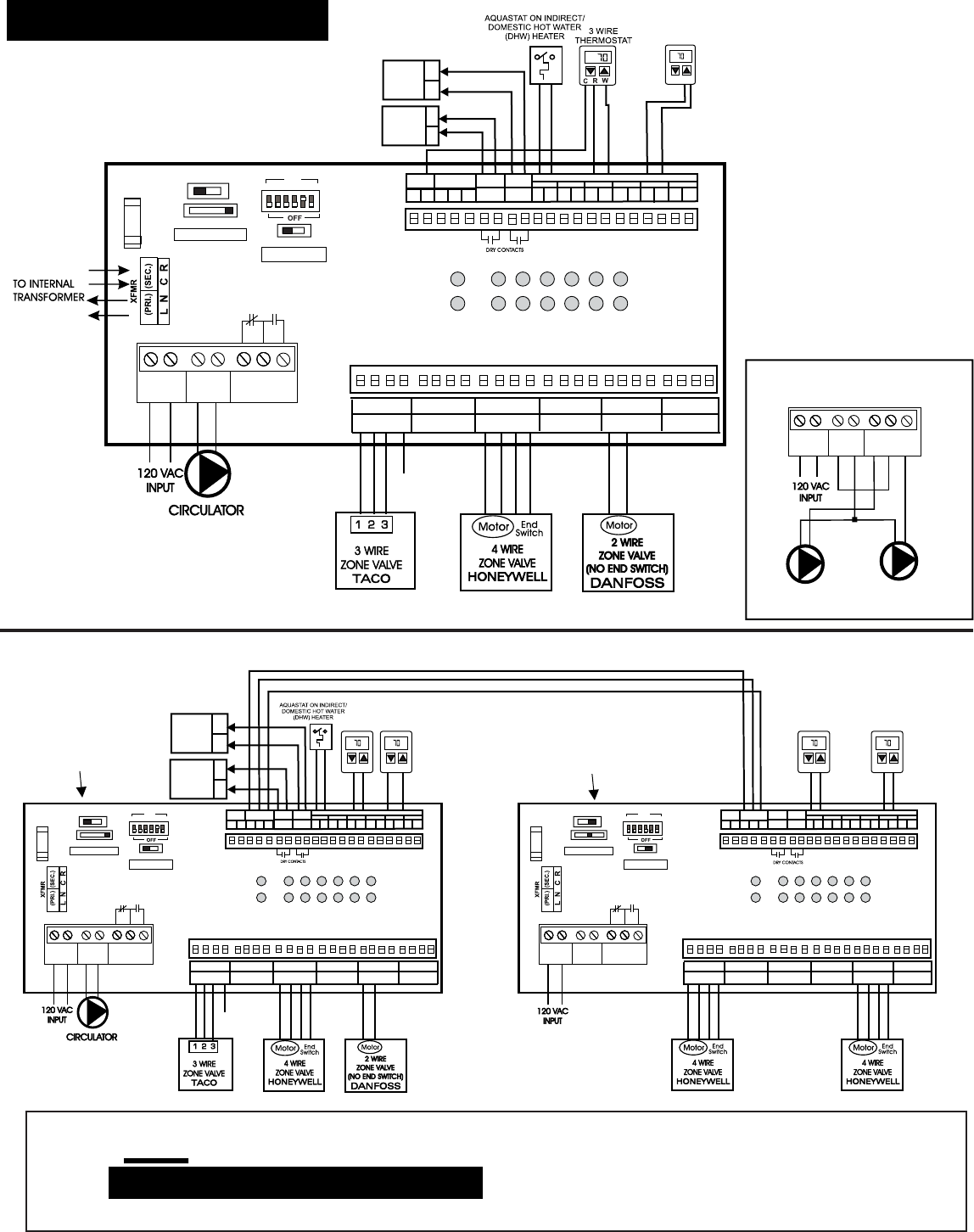

TYPICAL WIRING DIAGRAMS
Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 Zone 6
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
MASTER SLAVE
ON
ZONE 1 PRIORITY
OFF
TIMER
Do Not Use
* Set DIP Switch
Jumper3&4 to ON
POWER
PRIORITY
ZONE VALVES
T2 T3 T4 T5 T6T1
Z1 Z2 Z3 Z4 Z5 Z6
N L
CIRC
NC COM NO
Zone 1
N L
120 VAC
FUSE 2.5 AMP MAX
XX Delay Timer
ON
OFF
ON
JUMPER 3&4
1 2 3 4 5 6
TYPICAL APPLICATION OF TWO SZ-V6 CONTROLS CONNECTED TOGETHER
