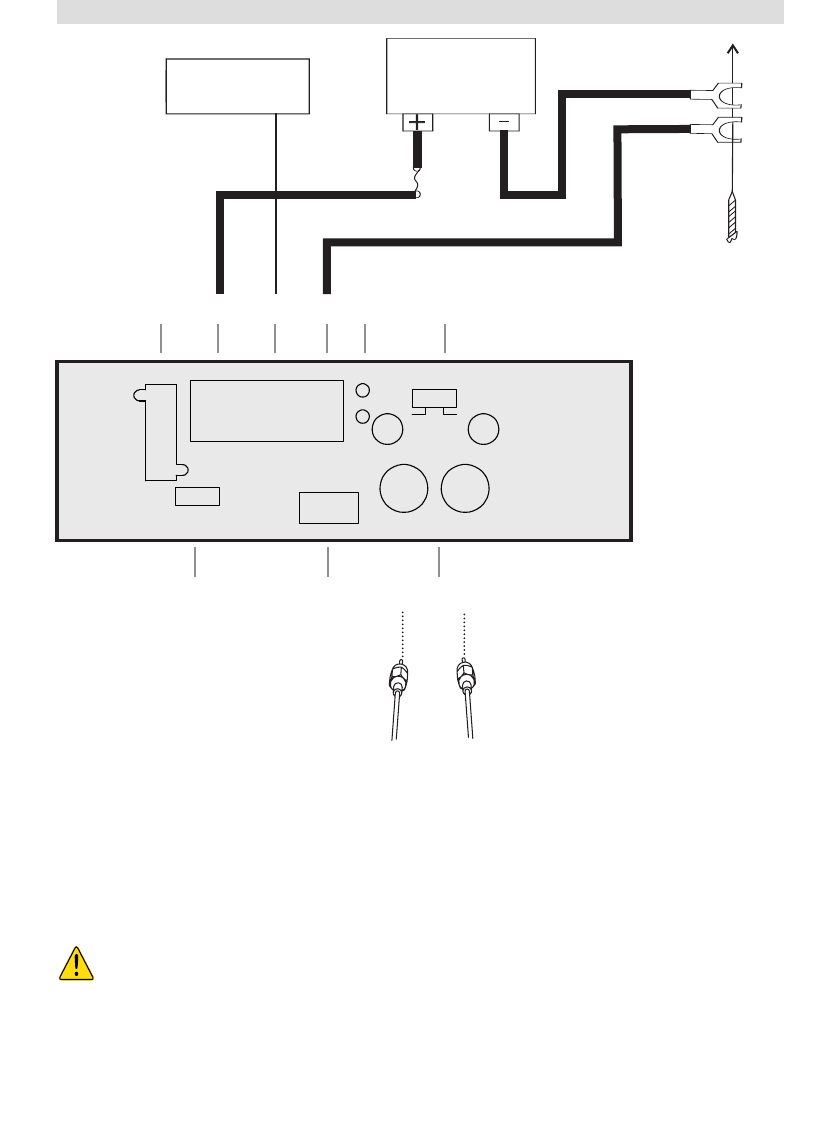

ANSCHLUSSPLAN
VORSICHT:
Benutzen Sie ausschließlich die angegebenen Werte für die Sicherungen.
Höhere Werte können schwere Schäden oder Fahrzeugbrände verursachen.
Haupt-
sicherung
Autobatterie
12 V
Steuergerät
Masse/
GND
REM ON/OFF
i.e. Amp remote
FUSE
AXB20STP
POWER INPUT
+12V REM GND
ON OFF
AUTO TURN ON
X-OVER SETUP
0dB 6dB
POWER
PRO
50Hz 150Hz
LPF GAIN
BASS BOOST
MIN MAX
RCA
R L
AUDIO INPUTS
HIGH LEVEL
–
+
–
+
AXB20STP
Active Subwoofer
q 

  
  
20 A
R+L des Line-Outs vom Steuergerät.
Benutzen Sie einen Y-Adapter, falls
Sie einen mono sub-out anschlies-
sen wollen.
q Sicherung (20A)
 +12V Stromterminal
 REM (Verstärker Remote) Terminal
 GND (Masse) Stromterminal
 Power/Protect Status LED
 Schaltbarer Bass-Boost 0 – 6 dB
 Auto Turn-On/Off für High Level Input
 High Level Input
 Cinch Eingänge
