Die Spannungsversorgung (+12V) wird direkt am positiven Batteriepol abgegriffen,
um ausreichende Leistung bei minimalem Rauschen zu gewährleisten. Jeder +12 V
Spannungsabgriff an einer anderen Stelle, wie z.B. dem Sicherungskasten, wird einen
Leistungsabfall und höchstwahrscheinlich Störungen und Rauschen hervorrufen.

Die Masseverbindung ist einer der wichtigsten und leistungsbestimmenden Faktoren für
die Funktion des Verstärkers. Benutzen Sie ein Kabel des gleichen Querschnitts wie der
des Pluskabels und ziehen es vom GND- (Ground-Masse) Anschluss des Verstärker zu
einem geeigneten Karroseriepunkt in der Nähe. Dieses Kabel sollte so kurz wie möglich
sein und an einem blanken, gereinigten Massepunkt angeschlossen werden.

Der Verstärker wird über ein +12 V Signal auf dem REM Eingang eingeschaltet. Holen Sie
dieses Signal vom „Amp remote“ Ausgang Ihrer Autostereo-Anlage, um sicherzustellen,
daß die +12V nur anliegen, wenn auch die Autostereo-Anlage eingeschaltet ist. Sollte die
Stereoanlage keinen „Amp remote“ Ausgang besitzen, versuchen Sie es mit Anschluss
an einen als „Zubehör“ oder „Radio“ bezeichneten Kontakt im Sicherungskasten. Diese
Anschlussart schaltet den Verstärker dann mit der Zündung ein, unabhängig davon, ob die
Stereo an oder aus ist. Sie können einen dünnen Draht für die Fernsteuerung verwenden,
denn es iessen nur geringe Ströme über das Kabel.

Dieser Verstärker kann sowohl über ein niedriges (Low Level Input), als auch über ein
hohes (High Level Input) Spannungsniveau angesteuert werden. Benutzen Sie aus-
schliesslich eine einzige der Anschlussarten, nicht beide zusammen. Schliessen Sie den
Verstärker lediglich an die Lautsprecherausgänge an, wenn Ihre Anlage keinen Low Level
Ausgang (z.B. Line Out) besitzt. Für die High Level Ansteuerung benötigen Sie kein abge-

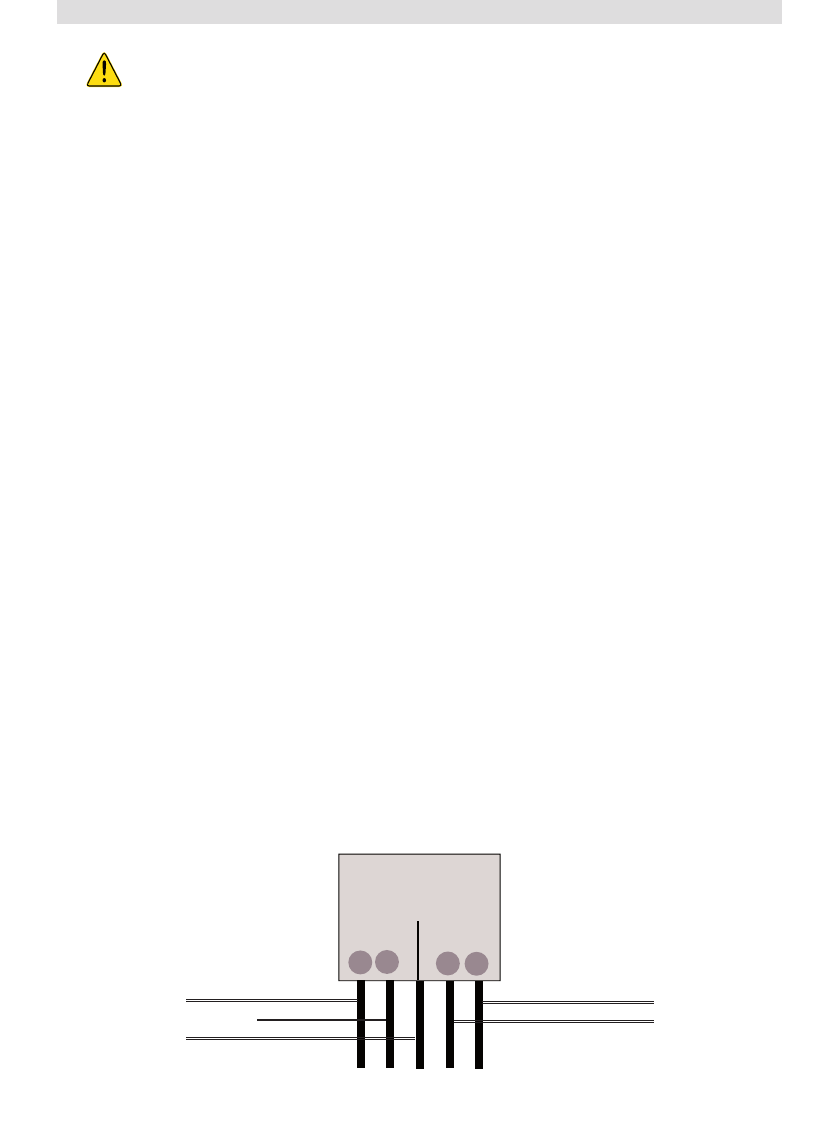

schirmtes Kabel. Schliessen Sie die Ausgänge an die 5 Drähte des beiliegenden Steckers,
nach untenstehendem Schema, an und stecken ihn in die entsprechende Buchse
am Subwoofer.







Grau
Grau/Schwarz
Schwarz
Grün
Grün/Schwarz
High Level Input Plug
