Manual de instrucciones
Sierra tronzadora KAPEX KS 120 E
Índice de contenidos
1 Símbolos
2 Datos técnicos
3 Componentes
4 Uso conforme a lo previsto
5 Indicaciones de seguridad
6 Puesta en servicio
7 Ajustes
8 Funcionamiento
9 Mantenimiento y cuidado
10 Accesorios
11 Eliminación de residuos
12 Garantía
13 Declaración de conformidad CE

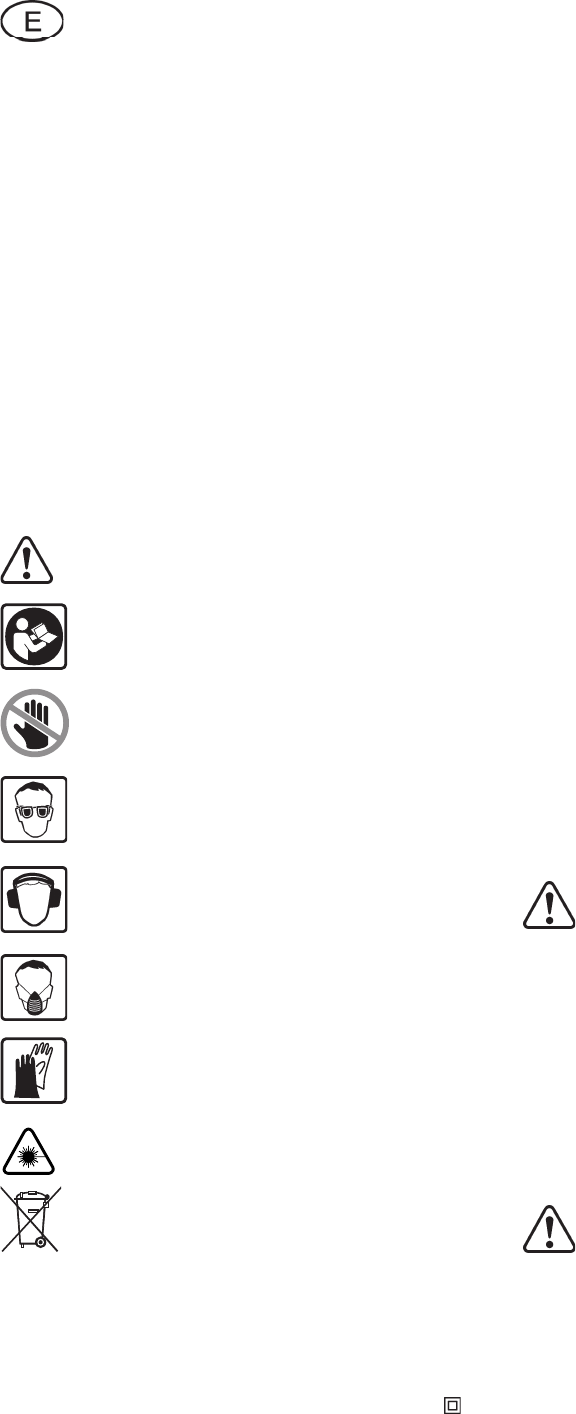

1 Símbolos
¡Aviso ante un peligro general!
¡Leer las instrucciones e indicaciones!
¡Zona peligrosa! ¡Mantener las manos, los dedos
y los brazos alejados de esta zona!
¡Utilizar gafas de protección!
¡Usar protección para los oídos!
¡Utilizar protección respiratoria!
¡Llevar guantes de protección!
¡Atención a los rayos láser!
Recicle el aparato, los accesorios y el embalaje
de forma respetuosa con el medio ambiente.
2 Datos técnicos
Potencia 1500 W
Número de revoluciones (marcha en vacío) 1400 - 3400
rpm
Husillo de la herramienta, Ø 30 mm
Peso 21,5 kg
Clase de protección
/ II
Dimensiones máx. de la pieza, véase la sección "8 Funci-
onamiento".
Las fi guras indicadas se encuentran al principio de este
manual de instrucciones.
3 Componentes
(1.1) Empuñadura
(1.2) Interruptor de conexión y desconexión
(1.3) Bloqueo de conexión
(1.4) Palanca para limitación de la profundidad de
tronzado
(1.5) Botón giratorio para sujeción del dispositivo de
tracción
(1.6) Seguro de transporte
(1.7) Escala para escuadra de inglete (vertical)
(1.8) Escala para escuadra de inglete (horizontal)
(1.9) Palanca de apriete para escuadra de inglete (ho-
rizontal)
(1.10) Palanca de trinquete para escuadra de inglete
preajustada (horizontal)
(1.11) Mango giratorio para un ajuste preciso de la es-
cuadra de inglete (vertical)
(2.1) Interruptor de conexión y desconexión del láser
(2.2) Rueda de ajuste para el número de revolucio-
nes
(2.3) Bloqueo del husillo Fastfi x
(2.4) Palanca de apriete para la guía de tope
(2.5) Palanca de desbloqueo para la posición especial
de tronzado
(2.6) Palanca para la posición especial de tronzado
(2.7) Enrollacables con asa de transporte integrada
(2.8) Palanca de apriete para escuadra de inglete (ver-
tical)
(2.9) Interruptor selector para zona de la escuadra de
inglete (vertical)
4 Uso conforme a lo previsto
La herramienta eléctrica está diseñada para serrar madera,
plástico, perfi les de aluminio y materiales similares.
No deben trabajarse otros materiales, especialmente el
acero, el hormigón y los materiales compuestos de mi-
neral.
El uso de la herramienta eléctrica está indicado exclusiva-
mente para profesionales y personal cualifi cado.
El usuario es responsable de los daños y ac-
cidentes producidos por un uso contrario a lo
previsto.
Riesgos residuales
A pesar de cumplir todas las normas de construcción re-
levantes, al usar la máquina pueden derivarse peligros, p.
ej. debidos a:
• partes de la pieza de trabajo que salgan despedidas
• partes de la pieza de trabajo que salgan despedidas como
consecuencia de herramientas dañadas;
• emisión de ruidos
• emisión de polvo
5 Indicaciones de seguridad
5.1 Indicaciones de seguridad generales
• Antes de utilizar la máquina, lea íntegramente con aten-
ción las indicaciones de seguridad incluidas y el manual de
instrucciones. Conserve todos los documentos adjuntos
y entregue la máquina sólo junto con dicha documenta-
ción.
• Evite que los niños utilicen la máquina.
• Antes de utilizar la máquina por primera vez, familiarícese
con la aplicación, el ajuste y el manejo.
