Installation Instructions

0020066154_02 - 02/09 - AWB
- 4 -
INSTALLATIE

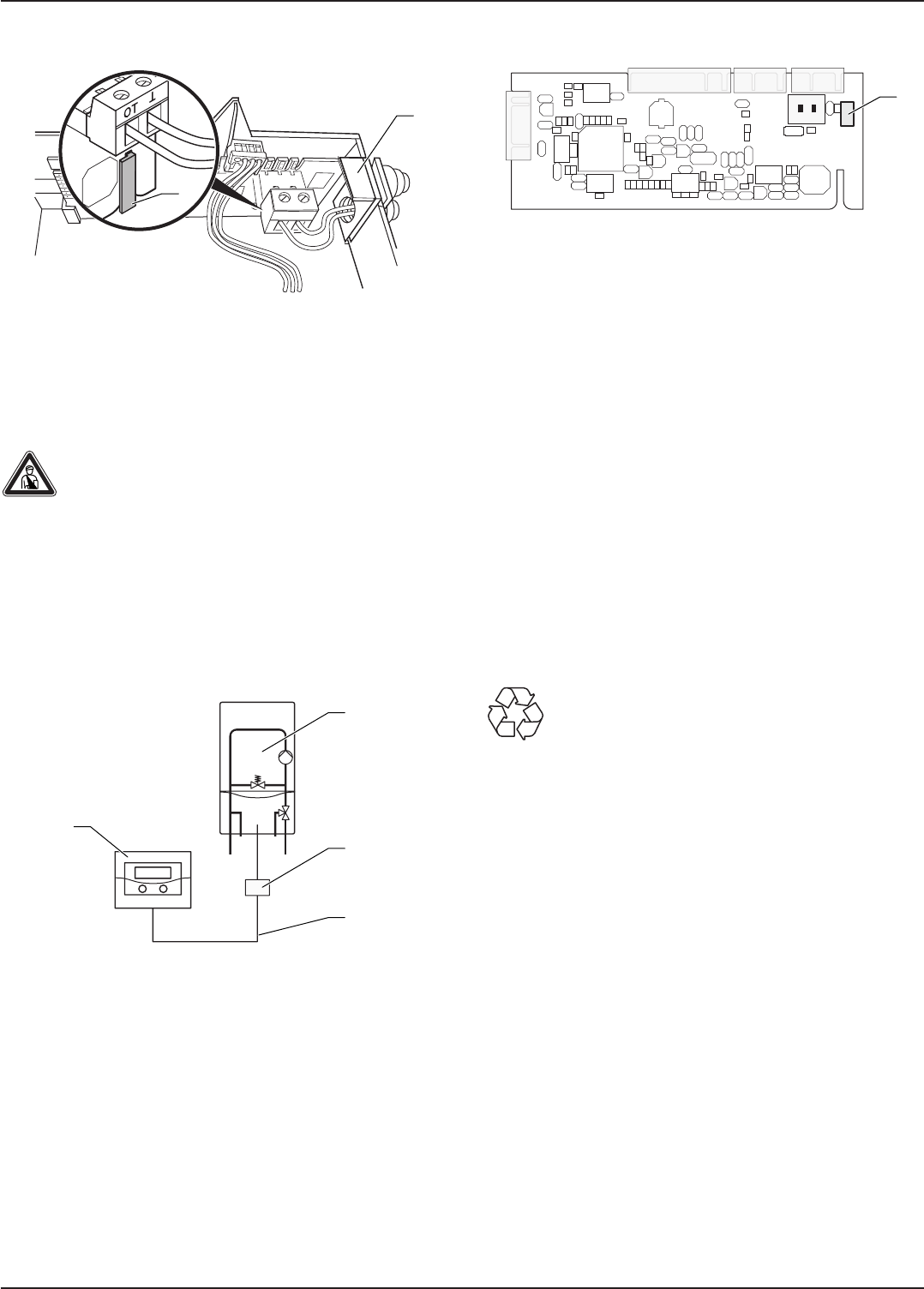

Kabeldoorvoer
DEL
4
3
Beveilig de OpenTherm module met de meegeleverde •
kabeldoorvoer (4).
Elektrische installatie5
Gevaar!
Levensgevaar door elektrocutie aan
spanningsvoerende aansluitingen!
Schakel voor werkzaamheden aan het toestel
de stroomtoevoer af en beveilig deze tegen
opnieuw inschakelen. Het bedienen van de
aan/uitschakelaar aan het cv-toestel is niet
voldoende om alle klemmen van het systeem
spanningsvrij te schakelen.
OpenTherm module aansluiten5.1
1
4
2
3
Legenda
1 Cv-toestel
2 OpenTherm bedrading
3 OpenTherm regelaar
4 OpenTherm module
Sluit de externe regelaar (3) aan de OpenTherm module (4) •
aan. Let hierbij op de polen van de aansluitingen.
Statusindicatie van de LED‘s5.2
OT
T
X12
X1 X32
X90
X31
1
Legenda
1 Status LED
De groene LED (1) dient voor de statusindicatie van de functie
van de OpenTherm module.
De volgende weergaven zijn mogelijk:
Brandt zonder te knipperen -
Er is geen OpenTherm regelaar aangesloten
Langzaam knipperend -
De OpenTherm regelaar verzendt foute informatie (regelaar
evt. defect)
Snel knipperend -
Er bestaat geen eBUS-verbinding naar het cv-toestel
opitsen -
Normale functie, gegevensverkeer tussen eBUS en
OpenTherm module
Recycling en afvoer6
De OpenTherm module en de bijbehorende
transportverpakking bestaan voor verreweg het
grootste deel uit herbruikbaar materiaal.
Printplaat6.1
De AWB OpenTherm module behoort niet tot het huishoudelijk
afval. Zorg ervoor dat de oude printplaat op een verantwoorde
manier wordt afgevoerd.
Verpakking6.2
Zorg ervoor dat de verpakking op een verantwoorde manier
wordt afgevoerd.
Serviceteam7
Het Serviceteam dient ter ondersteuning van de installateur en
is tijdens kantooruren te bereiken op nummer 0492-469500.
