INSTALLATIE
Toepassing3.3
De OpenTherm module wordt gebruikt, als een voorhanden
OpenTherm regelaar aan een AWB cv-toestel met eBUS
interface moet worden aangesloten.
De module zet het OpenTherm protocol in een eBUS protocol
om. Daarmee wordt informatie van het cv-toestel aan de
OpenTherm regelaar en ingestelde waarden van de regelaar
aan het cv-toestel doorgegeven.
Aanwijzing!
U kunt alle OpenTherm regelaars aansluiten die aan
de volgende OpenTherm specicaties voldoen:
- Communication Protocol Specication v2.3c
- Application Functional Specication v1.1c
Omvang van de levering3.4
Controleer de omvang van de levering van de OpenTherm •
module:
1 OpenTherm module. -
1 aansluitleiding voor eBUS. -
1 kabeldoorvoer. -

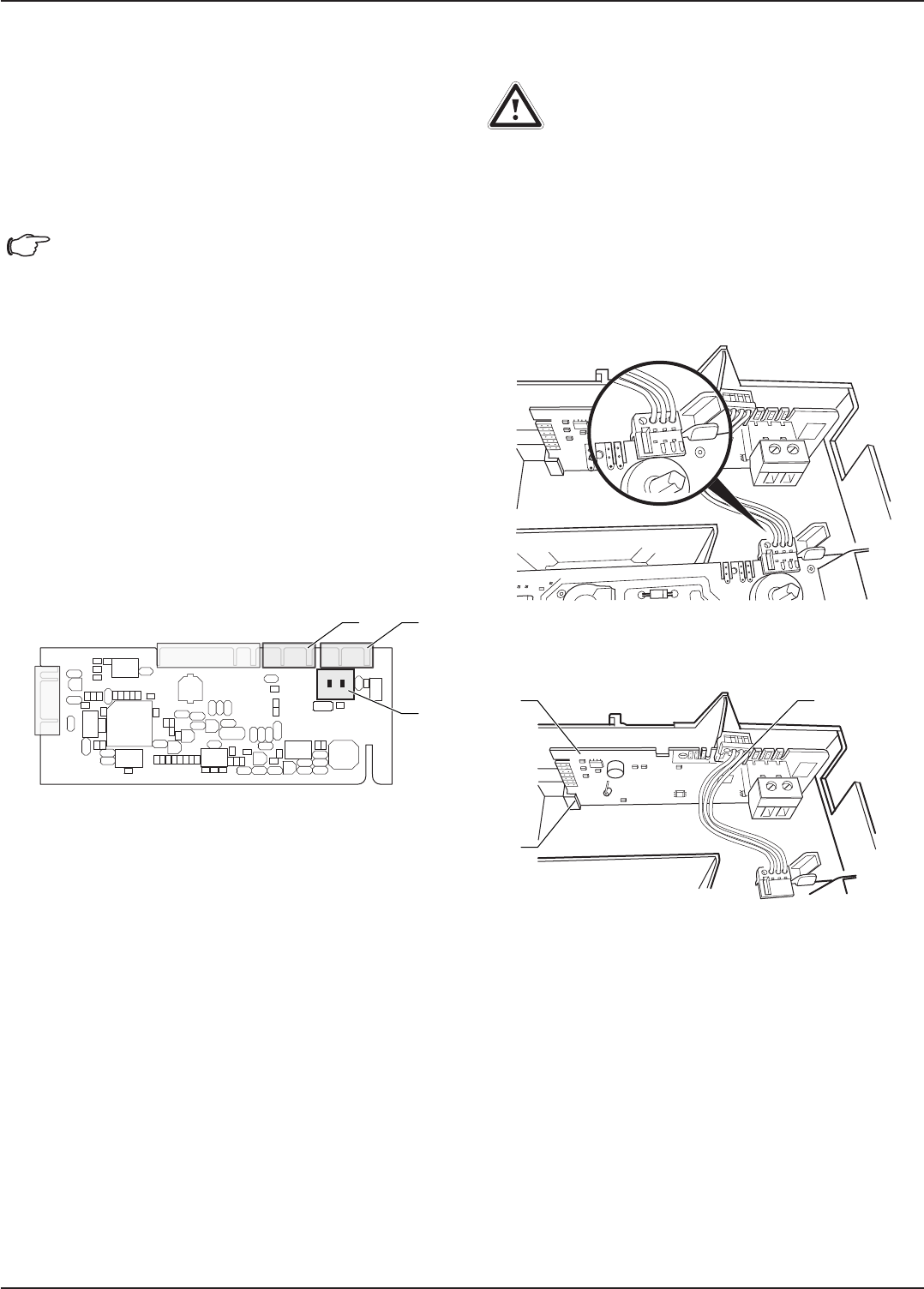

Aansluitingen3.5
OT
T
X12
X1 X32
X90
X31
2
11
Legenda
1 Aansluitplaats voor de aansluiting op het cv-toestel
2 Aansluitklem OpenTherm regelaar
Montage4
Attentie!
Gevaar voor beschadiging van de toestellen!
De montage, de elektrische aansluiting en de
eerste inbedrijfname mogen alleen worden
uitgevoerd door een erkend installateur.
OpenTherm module monteren4.1
Open de schakelkast van het cv-toestel zoals in de
installatiehandleiding van het cvtoestel beschreven.
Buskabel aan de printplaat in het cv-toestel aansluiten.
OpenTherm printplaat monteren.
21
3
Verbind de OpenTherm module en het cv-toestel met •
de meegeleverde kabel (2). De aansluitingen op het cv-
toestel en de OpenTherm module worden met X31 of X32
aangeduid.
Monteer de OpenTherm module(1) in de schakelkast. Steek •
de module in de geleiding (3) onder in de schakelkast.
Let erop dat de kerf van de printplaat in de houder in de
schakelkast wordt geleid.
