Installatie Voorschrift Bewaar dit installatievoorschrift goed in de buurt van het toestel. Bij onderhoud of reparatie kan het belangrijk zijn, dat dit boekje voorhanden is.
INHOUDSOPGAVE IN LE I DI NG 1 Beschrijving 2 Aanbevolen pompen 3 Noodzakelijk toebehoren (bij gebruik van Grundfos MAGNA-pompen) IN STALLATIE 4 Elektrische aansluiting 4.1 5 Instelling en controle van de pompen 5.1 5.2 -2- Aanwijzingen voor aansluiting van de Grundfos MAGNA-pompen......................... 3 Instelling van de curves........................................................................................... 7 Controle van de instellingen..............................................

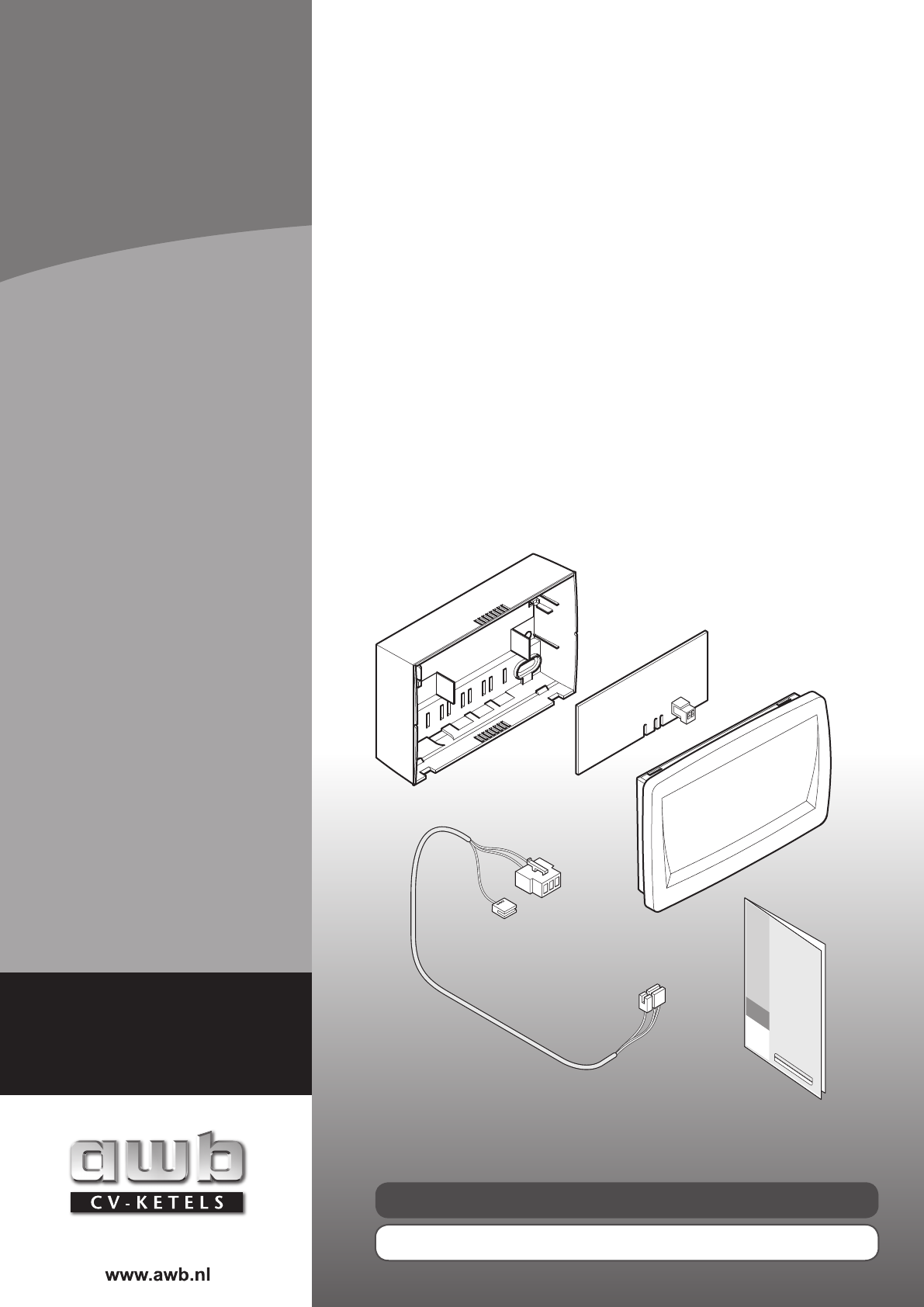

INLEIDING/INSTALLATIE INLEIDING 1 INSTALLATIE Beschrijving 4 De pompmodule zet het PWM-signaal voor de toerentalregeling van de pomp om in een 0 – 10 V signaal. De pompmodule met een eigen printplaat wordt in de ketel ingebouwd.
INSTALLATIE 1 A B C D E 00 20 06 61 56 2 3 F A PWM H 0-10V G Grundfos GENI Module F H 80 kW, 120 kW 160 kW GENI Module Grundfos (volgens MAGNA 32 - 60 200 kW, 240 kW 280 kW G informatie van de fabrikant) Grundfos MAGNA 40 - 100 F GENI Module Grundfos (volgens MAGNA 40 - 120 F informatie van de fabrikant) 4 F C -4- 0020066105_03 - - AWB
INSTALLATIE 5 A C D B Grundfos MAGNA 32 - 60 Grundfos MAGNA 40 - 100 F Ketelaansluitstrook Printplaat Interface PWM - 0-10 V 0-10 L N L N 3 4 5 Net 230 V~ L N 7 8 9 10 11 12 S/S grijs Bus Contactthermostaat (optioneel) turkoois paars groen Ext. thermostaat/ Kamerthermostaat wit Net 7 8 9 Ext.
INSTALLATIE Grundfos MAGNA 40 - 120 F Ketelaansluitstrook Printplaat Interface PWM - 0-10 V 0-10 L N L N 3 4 5 Afscherming Afstandsbediening ZP FB Buitenvoeler AF Aanvoervoeler RF DCF-aansluiting DCF 0 Massa 0 Massa wit Signalen extra printplaat X40 PWM signaal pomp Y B 10 V 4 5 6 7 9 10 11 12 21 22 23 A MIN Contactthermostaat (optioneel) turkoois paars grijs Bus Net 230 V~ L N groen Ext. thermostaat/ Kamerthermostaat wit Net 7 8 9 Ext.
INSTALLATIE INSTALLATIE 5 Instelling en controle van de pompen 5.1 Instelling van de curves Stel de curves van de pompen als volgt in met de Grundfos afstandsbediening R100: Pomp Curve Grundfos MAGNA 32 - 60 21 Grundfos MAGNA 40 - 100 F 60 Grundfos MAGNA 40 - 120 F 43 Voer bij alle pomptypes de instelling "Constant-curve" uit. Op het bedieningsveld van de pomp moet de weergave "EXT" branden ("AUTOADAPT" of curvesymbolen mogen niet worden ingesteld). 5.
Postbus 2138, 5700 DA Helmond 0020066105_03 - 06/09 T F E I (0492) 46 95 00 (0492) 46 95 09 info@awb.nl www.awb.
