5. Montaż: Sprzęt
Przed montażem należy przygotować następujące elementy:
• Uchwyt i podstawa montażowa (w zestawie)
• Akcesoria montażowe (w zestawie)
o wkręty do montażu na ścianie
o kołki rozporowe
o zaślepka
o śruby Nylok M6
o poziomica alkoholowa
o śruba M4
o śruba do podstawy montażowej
• Wiertarka
1. Podłączyć podstawę montażową do szybkoobrotowej kamery kopułkowej
• Przeciągnąć kable (w zależ ności od ko nfiguracji – kabel zasilający i/ lub kabe l siec iow y 8P8C) prz ez
otwór w podstawie montażowej kamery.
• Wyrównać nacięcie w podstawie ze znakiem strzałki na szybkoobrotowej kamerze kopułkowej oraz
przy użyciu dwóch śrub Nylok M6 połączyć podstawę z kamerą.

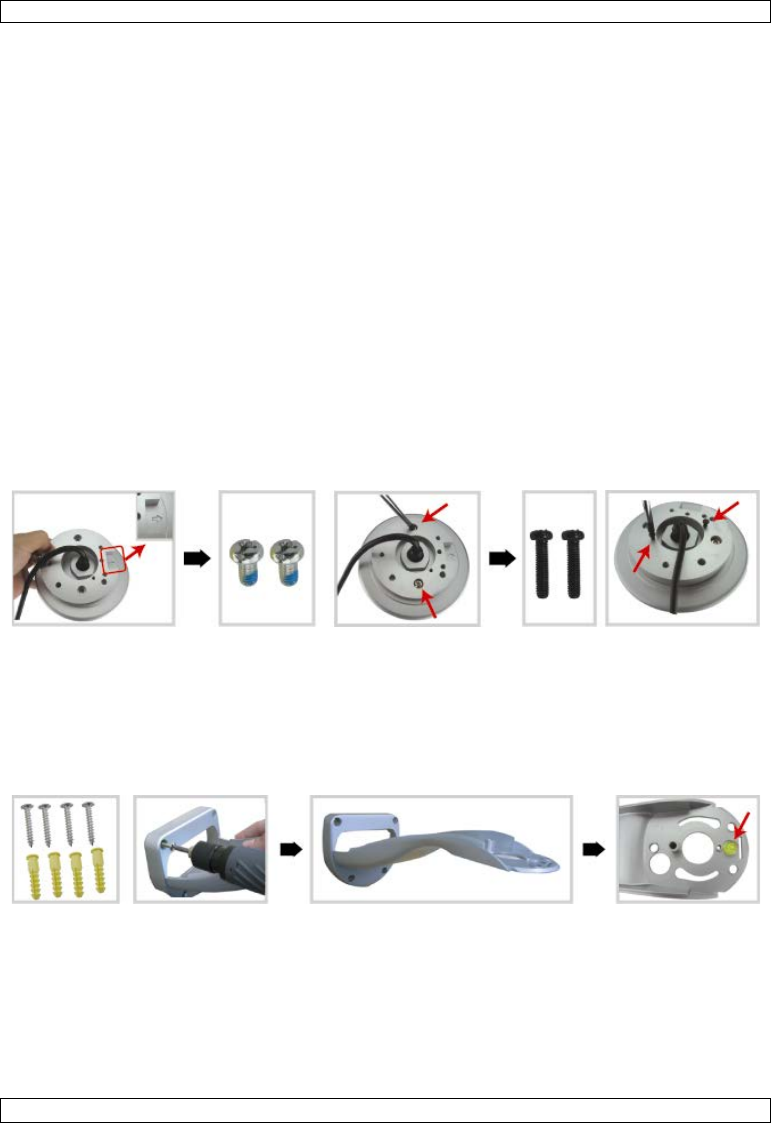

• Aby ułatwić montaż uchwytu, wkręcić dwie śruby do podstawy montażowej w miejscu
prz edstawionym po niżej.
• Uwaga: Śruby są dłuższe niż otwory na śruby. Śruby należy wkręcać do momentu, aż całość będzie
się trzymać.
2. Zamocować uchwyt na ścianie.
• Uchwyt składa się z dwóch części: górnej i dolnej. Zdjąć górną część, luzując znajdującą się na niej
śrubę. Zamontować dolną część na ścianie przy użyciu czterech wkrętów montażowych i kołków
rozporowych, zgodnie z rysunkiem poniżej.
• Przy użyciu poziomicy alkoholowej dostarczonej wraz z uchwytem sprawdzić wypoziomowanie
powierzchni. Jeśli powierzchnia jest pozioma, pęcherzyk będzie znajdował się w środkowym kółku
poz io micy.
3. Zamontować szybkoobrotową kamerę kopułkową na uchwycie.
• Przeciągnąć kable przez otwór w uchwycie.
• Zamocować kamerę na uchwycie umieszczając w niej dwie śruby podstawy montażowej i obrócić
uchwyt, jak przedstawiono poniżej. Kamera będzie zawieszona na uchwycie.
