Operation Manual

CAMIP18
V. 01 – 14/02/2014 30 ©Velleman nv

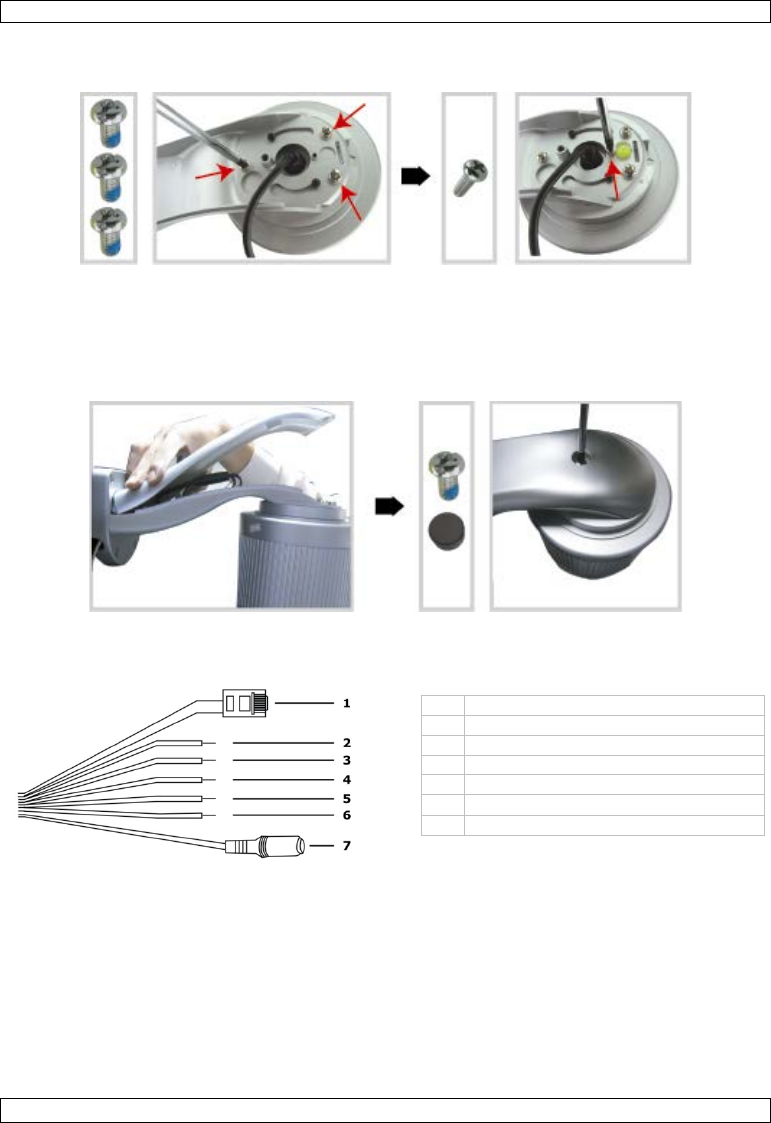

• Fije la cámara y el soporte con tres tornillos de nylon M6.
• Utilice el nivel para comprobar si la superficie está nivelada o no y atornille los tres tornillos M6.
• Si la superficie está nivelada, utilice el tornillo M4 (incl.) para fijar la cámara y el soporte firmemente.
4. Conecte los cables al router (y un adaptador de red si no utiliza la función ‘Power over Ethernet’).
Para más información sobre la conexión, véase el parágrafo 6.
5. Vuelva a poner la parte superior del soporte y termine la instalación.
• Vuelva a fijar la parte superior del soporte a la parte inferior y fíjelas apretando el tornillo de nylon
M6, que ha desatornillado en el PASO 1.
• Luego, ponga la parte superior (incl.) sobre el soporte y termine la instalación
6. Instalación: alimentación y conexión PoE (Power over Ethernet)
Alimentación
1
cable de red 8P8C
2
entrada de la alarma (amarillo)
3
GND (marrón)
4
RESET (rojo)
5
GND (negro)
6
salida de la alarma (rosa)
7
cable de alimentación
Para que la cámara funcione correctamente, conecte los cables de la siguiente manera:
1. Conecte el cable de red [1] a la red.
2. Conecte el cable de alimentación de la cámara [7] a un adaptador de red adecuado (12 Vdc 1 A,
por ejemplo PSSE1210, no incl.) y enchúfelo.
