o tacos
o tapa
o tornillos de nylon M6
o nivel
o tornillo M4
o tornillo para la base de montaje
• taladro

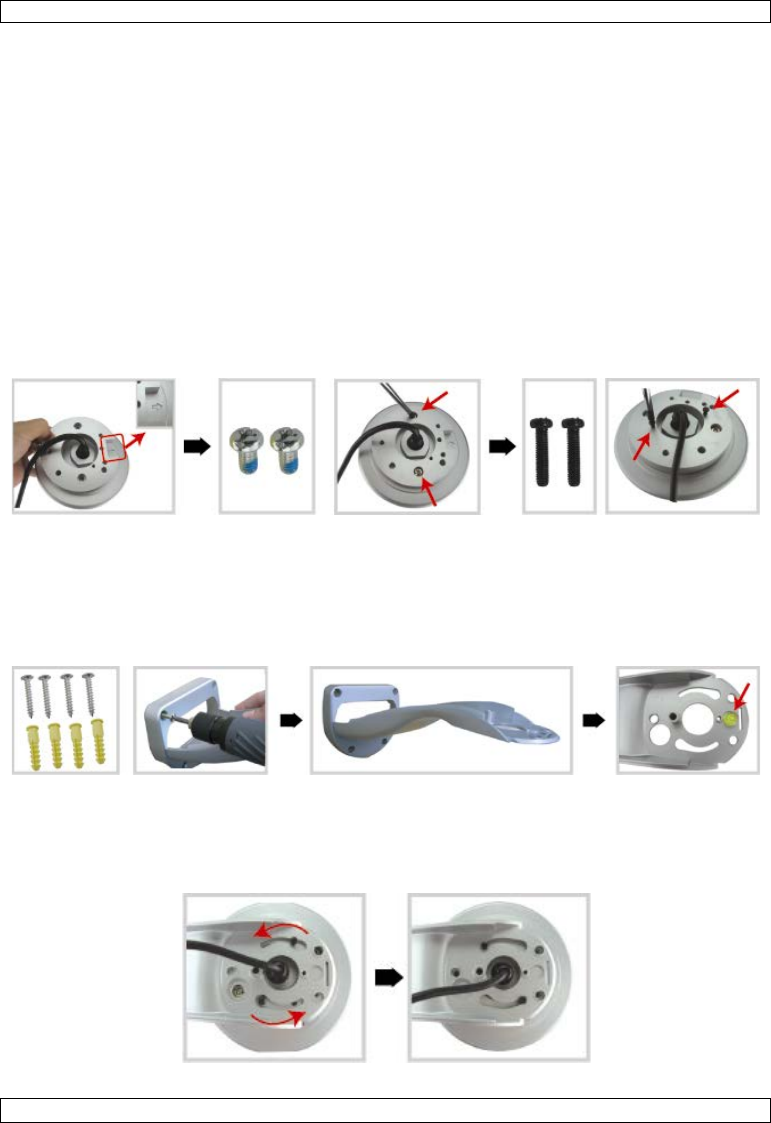

1. Fije la base de montaje a la cámara domo.
• Pase los cables (depende de la configuración, la alimentación y/o los cables de red 8P8C) por el
agujero de la base de montaje de la cámara.
• Alinee la ranura de la base con la flecha de la cámara domo y utilice dos tornillos de nylon M6 para
fijar la base a la cámara.
• Para facilitar la instalación del soporte, apriete los dos tornillos de la base como se indica en el
dibujo.
• Observación: Los dos tornillos son más largos que los agujeros. Apriete los tornillos sólo hasta que
estén fijados.
2. Fije el soporte a la pared.
• El soporte consta de dos partes: La parte superior y la parte inferior. Quite la parte superior
desatornillando el tornillo. Utilice los cuatro tornillos y los cuatro tacos para fijar la parte inferior a la
pared (véase fig.).
• Utilice el nivel (incl.) para comprobar si la superficie está nivelada o no. En caso de una superficie
nivelada, la burbuja seguirá en el círculo central del nivel.
3. Fije la cámara domo al soporte.
• Pase los cables por el agujero del soporte.
• Fije la cámara al soporte con los dos tornillos de la base y gire el soporte exactamente como se
indica en el dibujo. La cámara quedará enganchada al soporte.
