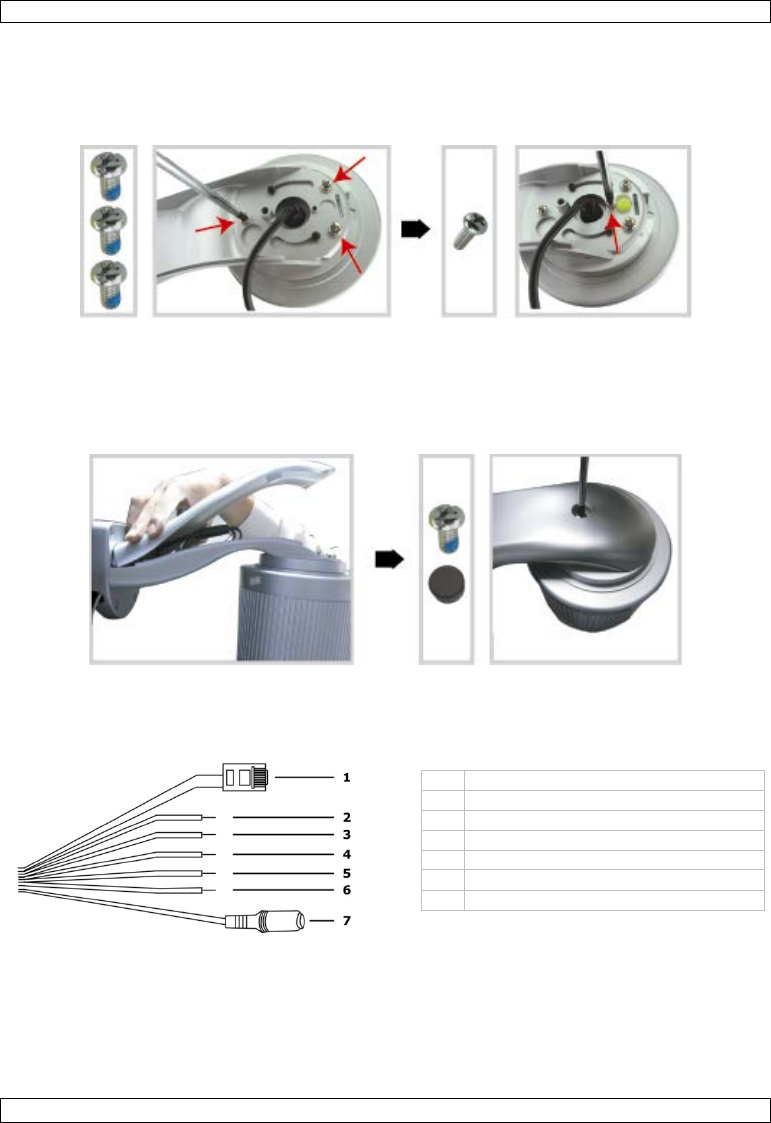

• Fixer légèrement la caméra et le support avec trois vis Nylok M6.
• Utiliser le niveau à bulle pour vérifier que la surface est horizontale ou pas, et ajuster le serrage des
trois vis Nylok M6.
• Lorsque la surface est horizontale, utiliser la vis M4 (incl.) pour fixer la caméra et le support
fermement.
4. Connecter les câbles au routeur (et à l'adaptateur réseau si vous n'utilisez pas la fonction Power
over Ethernet). Pour plus d'informations, voir chapitre 6.
5. Remettre la partie supérieure du support, et terminer l'installation.
• Remettre la partie supérieure du support sur la partie inférieure du support, et fixer le support avec
la vis Nylok M6 desserrée dans ETAPE 1.
• Ensuite, utiliser le bouchon (incl.) pour recouvrir le trou de vis et terminer l'installation.
6. Installation: Connexion d'alimentation et PoE (Power over
Ethernet)
Alimentation
1
câble de réseau 8P8C
2
entrée d'alarme (jaune)
3
GND (brun)
4
RESET (rouge)
5
GND (noir)
6
sortie d'alarme (rose)
7
câble d’alimentation
Pour garantir un fonctionnement correct de la caméra, connecter les câbles de la caméra comme suit :
1. Connecter le câble réseau [1] à votre réseau.
2. Raccorder le câble d'alimentation [7] à l'adaptateur secteur (12 Vcc 1 A, p.ex. PSSE1210, non incl.)
et brancher sur une prise.
