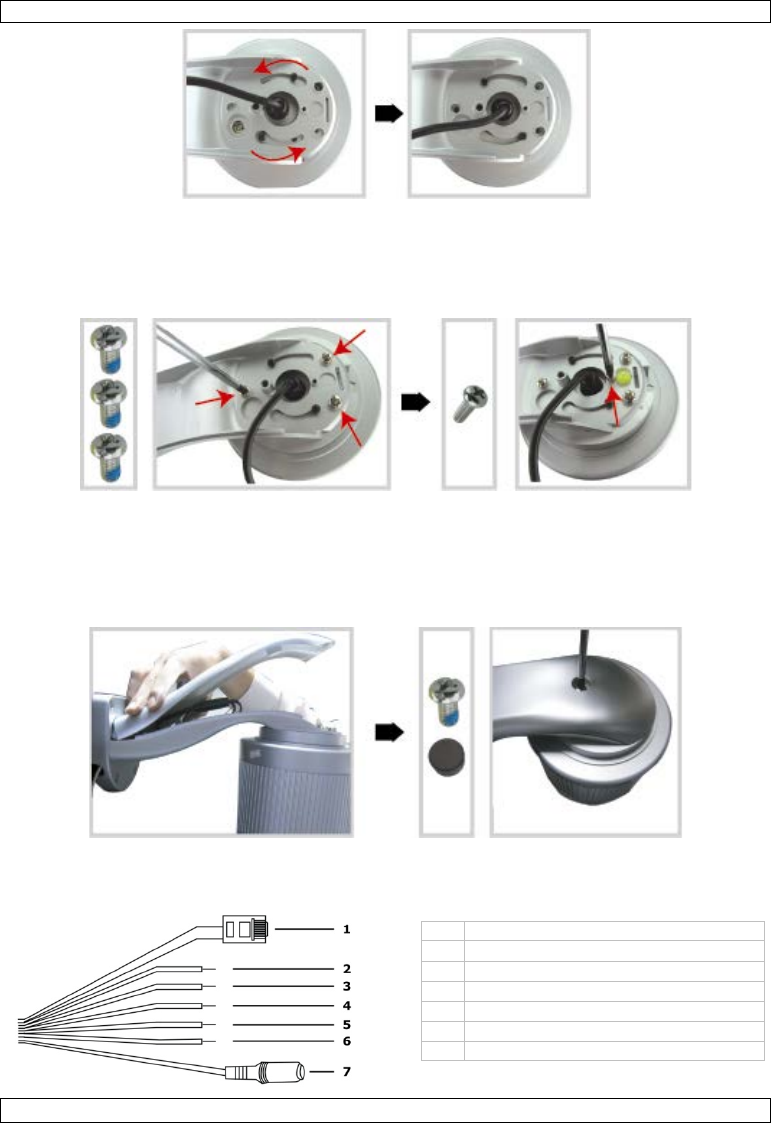

• Schroef de camera en de beugel met de drie M6 Nylok-schroeven voorzichtig vast.
• Gebruik het waterpas om te controleren of het oppervlak horizontaal is en pas de spanning van de
drie M6 Nylok-schroeven aan.
• Wanneer het oppervlak horizontaal is, gebruik dan de M4-schroef (meegelev.) om de camera en de
beugel goed vast te zetten.
4. Sluit de kabels aan op uw router (en aan een netadapter als u de Power over Ethernet-functie niet
wilt gebruiken). Voor meer informatie, zie hoofdstuk 6 hieronder.
5. Plaats het bovenste gedeelte van de beugel terug en voltooi de installatie.
• Plaats het bovenste gedeelte van de beugel terug op het onderste gedeelte van de beugel en
bevestig de beugel met de M6 Nylok-schroef die u hebt losgedraaid in STAP 1.
• Gebruik vervolgens de dop (meegelev.) om het schroefgat af te dekken en de installatie te voltooien.
6. Installatie: Voeding en PoE-aansluiting (Power over Ethernet)
Voeding
1
8P8C-netwerkkabel
2
alarmingang (geel)
3
GND (bruin)
4
RESET (rood)
5
GND (zwart)
6
alarmuitgang (roze)
7
voedingskabel
