User's Manual

2

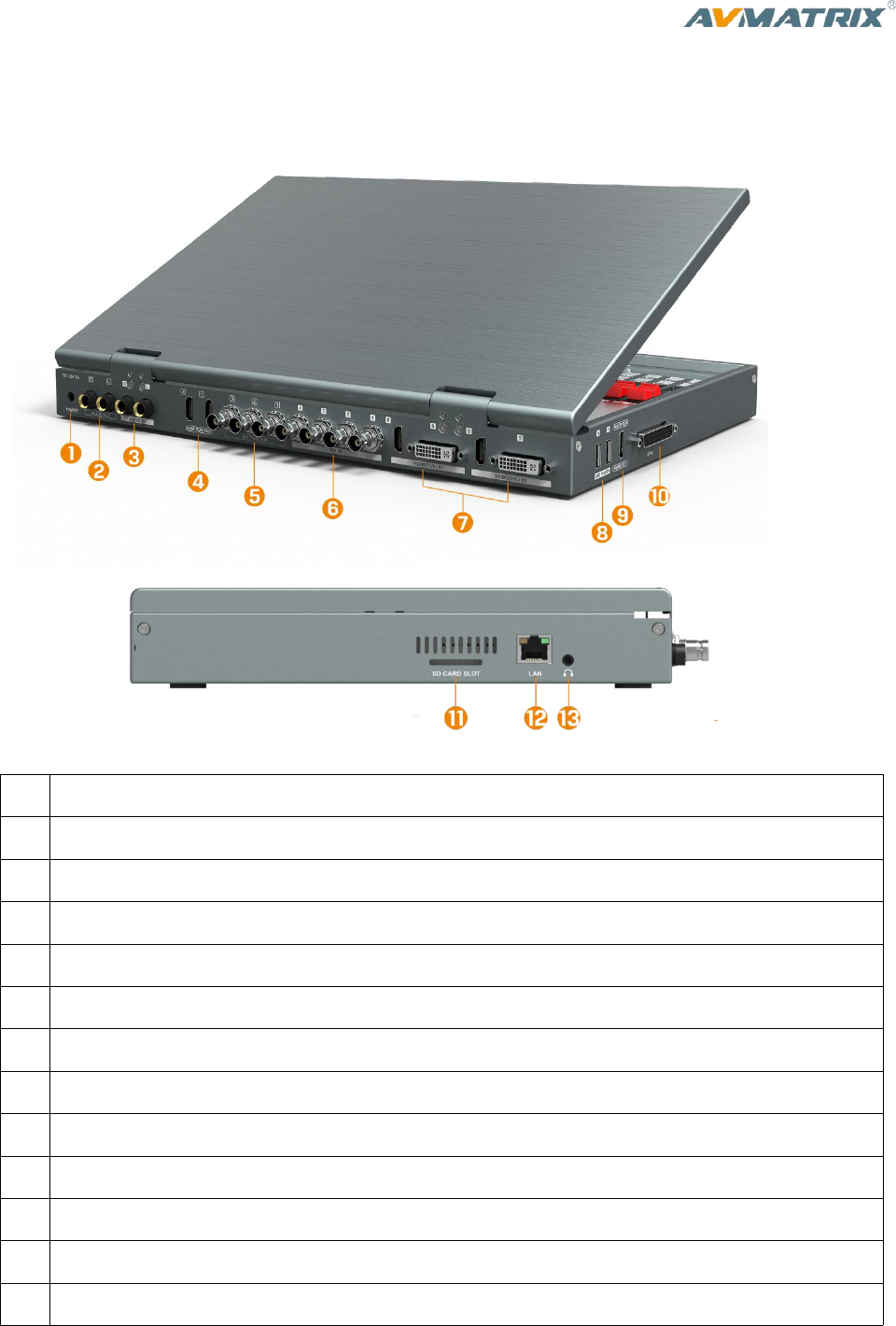

2. Connections
2.1 Interfaces
1
12V / 5A DC Power In
2
TRS Balanced Analog Audio Out
3
TRS Balanced Analog Audio In
4
2×HDMI Out (PGM)
5
3×SDI Out (PGM), SDI Out 3 can be for AUX output
6
4×SDI In
7
2×HDMI / DVI-I In
8
2×USB Input (Media player)
9
HDMI Out (Multiviewer)
10
GPIO (Reserve for Tally)
11
SD Card Slot
12
RJ45 (For Sync Time & firmware upgrade)
13
Earphone Out
