Anschluss von BlueFRITZ! AP-DSL an DSL, ISDN und Stromversorgung
BlueFRITZ! AP-DSL – 2 Inbetriebnahme von BlueFRITZ! AP-DSL 13
2.2 Anschluss von BlueFRITZ! AP-DSL an
DSL, ISDN und Stromversorgung

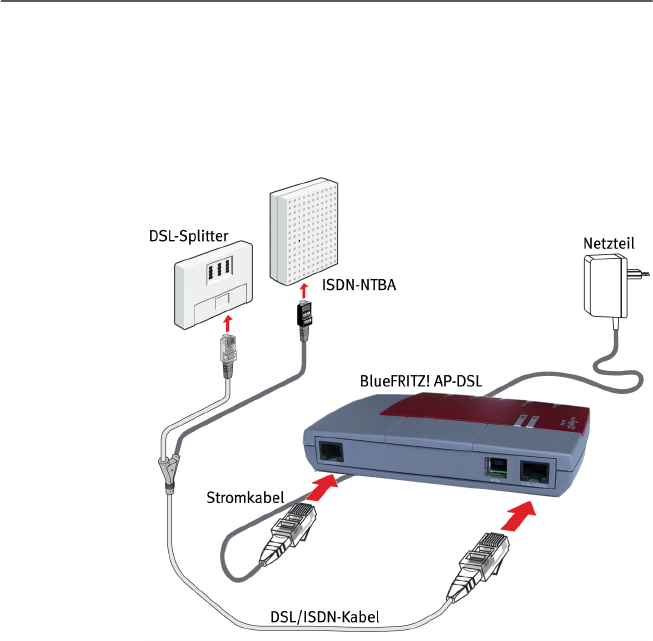

Die folgende Abbildung zeigt den Anschluss von BlueFRITZ!
AP-DSL an DSL, ISDN und Stromversorgung:
Anschluss von BlueFRITZ! AP-DSL an DSL, ISDN und Stromversorgung
Führen Sie die folgenden Schritte aus:
1. Nehmen Sie das DSL/ISDN-Kabel zur Hand.
2. Schließen Sie das längere Kabelende des DSL/ISDN-Ka-
bels an die mit „DSL/ISDN“ beschriftete Buchse auf der
Buchsenleiste von BlueFRITZ! AP-DSL an.
3. Schließen Sie das kürzere Kabelende mit dem grauen
Stecker an der mit „DSL“ beschrifteten Buchse Ihres
DSL-Splitters an.
Schließen Sie anschließend das Kabelende mit dem
schwarzen Stecker an einer Anschlussbuchse des ISDN-
NTBAs an.
