REV-SA01 Quick Installation Guide
15

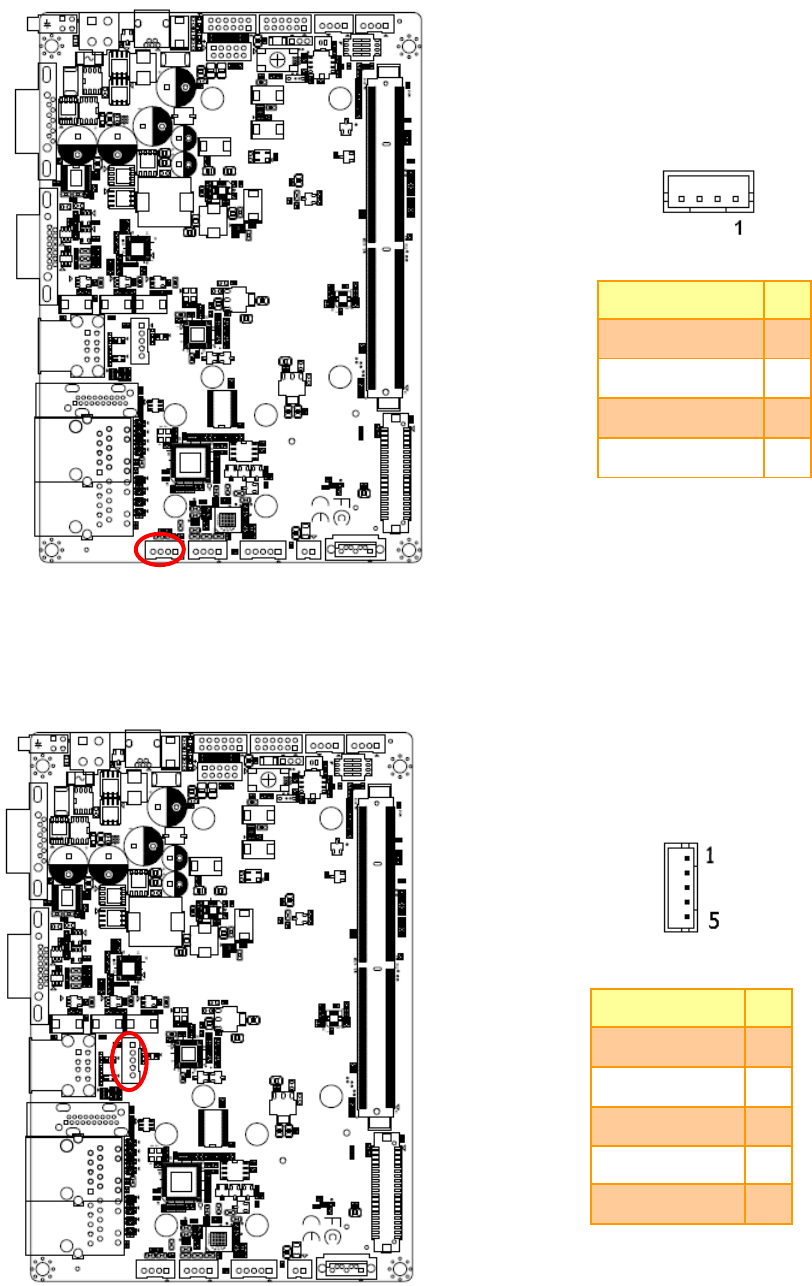

2.3.11 Line In, MIC connector (JMIC1)
Signal
PIN
MICIN_DET
1
MIC_RAW
2
MICBIAS2_RAW
3
GND
4
2.3.12 USB connector (JUSB1)
Signal
PIN
+4V
1
USB3_D-
2
USB3_D+
3
GND
4
GND
5
