REV-SA01 Quick Installation Guide
14 REV-SA01 Quick Installation Guide

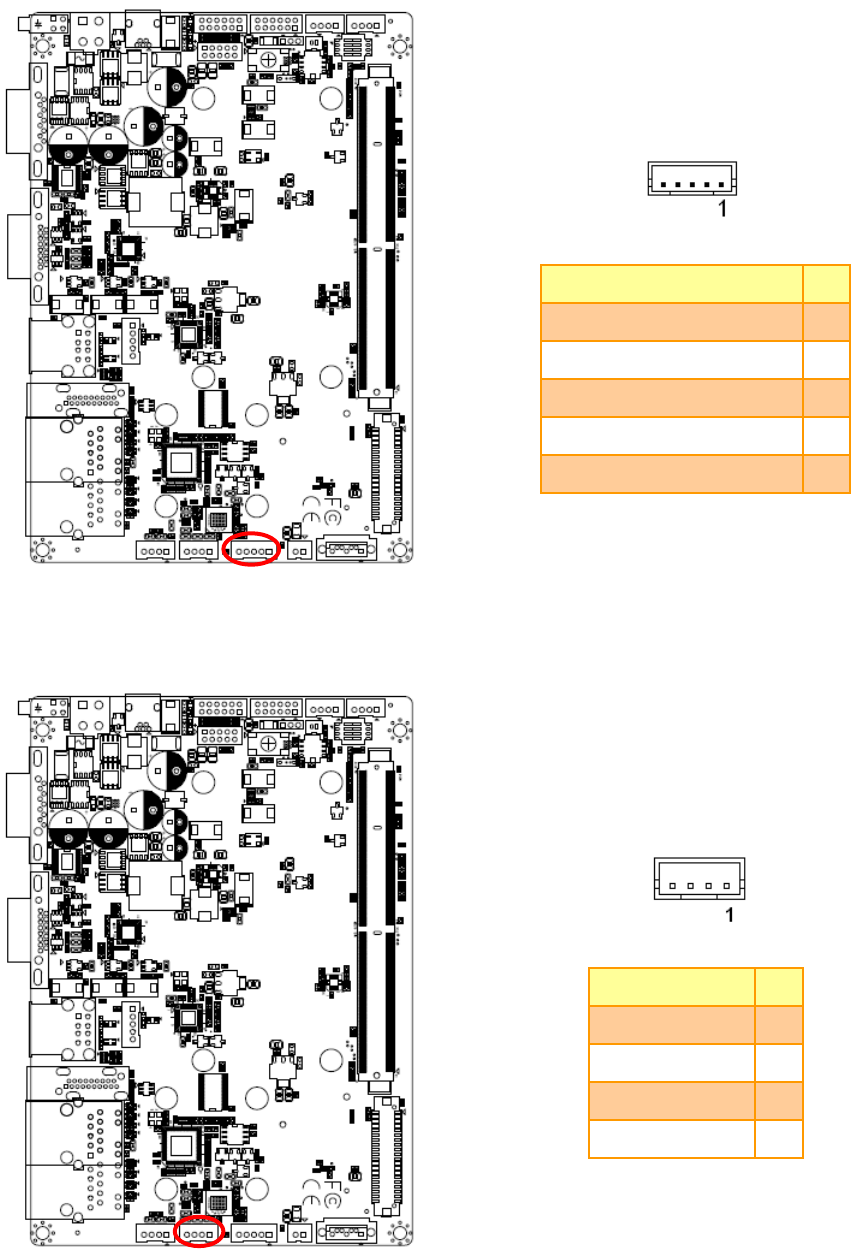

2.3.9 LCD inverter connector (JBKL1)
Signal
PIN
NC
1
GND
2
LCD_BKLT_EN
3
LCD_BKLT_PWM
4
+5V
5
2.3.10 AMPLIFIER connector (JAMP1)
Signal
PIN
SPKL_P
1
SPKL_N
2
SPKR_P
3
SPKR_N
4
