EMX-NM70 Quick Installation Guide
14 EMX-NM70 Quick Installation Guide

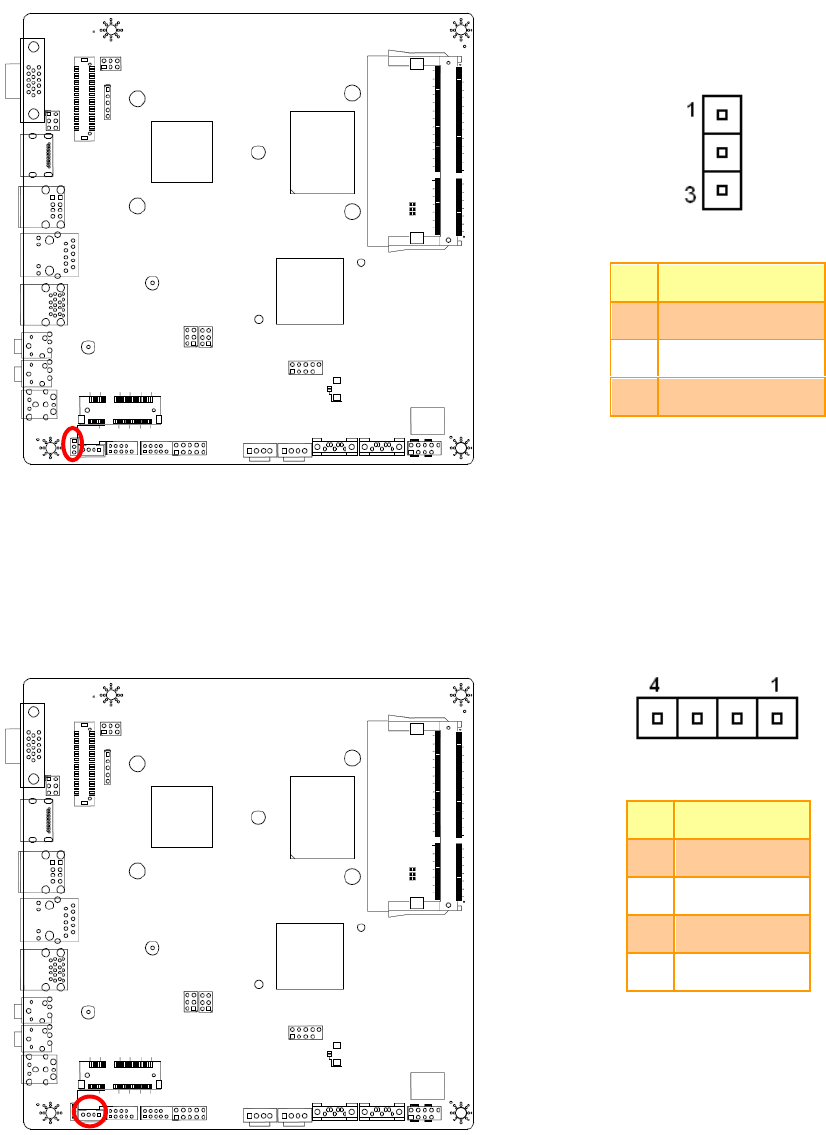

2.3.10 CIR connector (CIR)
PIN
Signal
1
5VSB
2
GND
3
RX/TX
2.3.11 Speaker Headers (JSPK)
PIN
Signal
1
INTSPL+
2
INTSPL-
3
INTSPR+
4
INTSPR-
Note: Support 3W 4ΩX 2 speaker.
Mapping connector PHR-4.
