User guide

EBM-CX700 Series
10 EBM-CX700 Series Quick Installation Guide

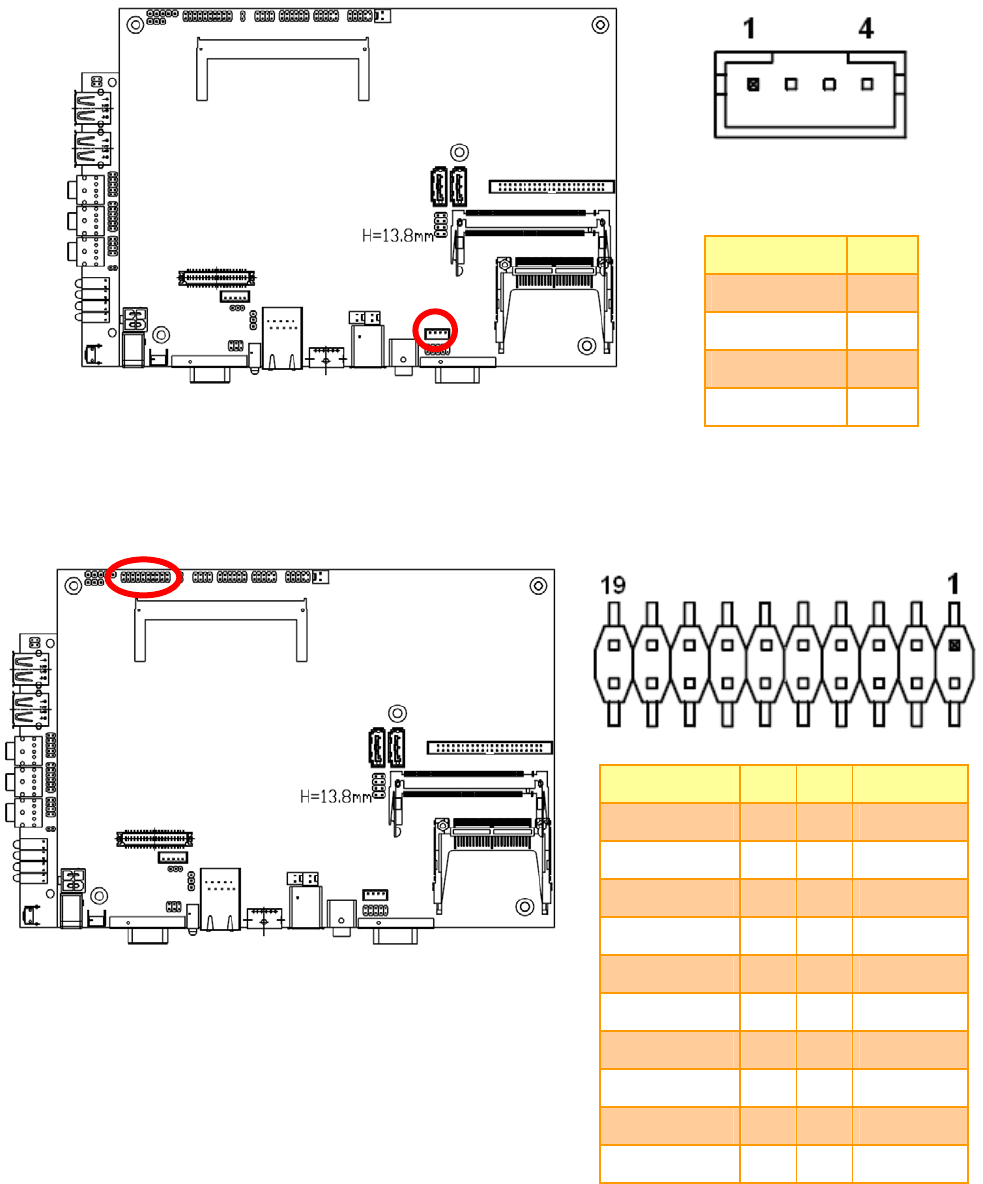

2.3.6 CD-ROM Audio Input Connector (JCD1)
Signal PIN
NC 1
CD_L 2
GND 3
CD_R 4
2.3.7 General Purpose I/O Connector (JDIO1)
Signal PIN PIN Signal
DI_GP10 2 1 DO_GP20
DI_GP11 4 3 DO_GP21
DI_GP12 6 5 DO_GP22
DI_GP13 8 7 DO_GP23
DI_GP14 10 9 DO_GP24
DI_GP15 12 11 DO_GP25
DI_GP16 14 13 DO_GP26
DI_GP17 16 15 DO_GP27
DI_DATA 18 17 DO_CLK
+5V 20 19 GND
