User manual

Flexible omnidirectional antenna suitable for 433.92 Mhz
frequency.
Supplied as a Kit for direct installation on external protection case.
Suitable for hand-held radio equipment, will provide mechanical
sturdiness and protection from personal accidents.
Antenna omnidirezionale flessibile in gomma tarata sulla
frequenza di 433.92 Mhz.
Fornita in Kit per il montaggio diretto a parete sui contenitori
metallici o plastici in cui alloggia la circuiteria RF.
Indicata per apparecchiature palmari, con caratteristiche
antinfortunistiche e doti di resistenza alle sollecitazioni
meccaniche.
mod. T
Totem Line
S.p.A.
Via Foro dei Tigli, 4 • Phone : [phone] • Fax : [phone] • I 47015 Modigliana (FO) Italy • http://www.aurel.it • E-mail: [e-mail]
This information may be subject to revision without notice. AUR°EL makes no warranty and assumes no liability in connection with any use of this information .
Variazioni senza preavviso delle presenti informazioni non implicano responsabilità da parte AUR°EL. L'acquirente assume ogni responsabilità derivante dall'uso del prodotto.
1) Stilo in gomma
3) Filo con capocorda (Completamento antenna)
5) (Presente solo nel Kit mod. T-A) Cavo coassiale 50 Ohm ,
L 100mm, con capocorda.
4) Capocorda (per eventuale massa aggiuntiva)
2) Dado di bloccaggio

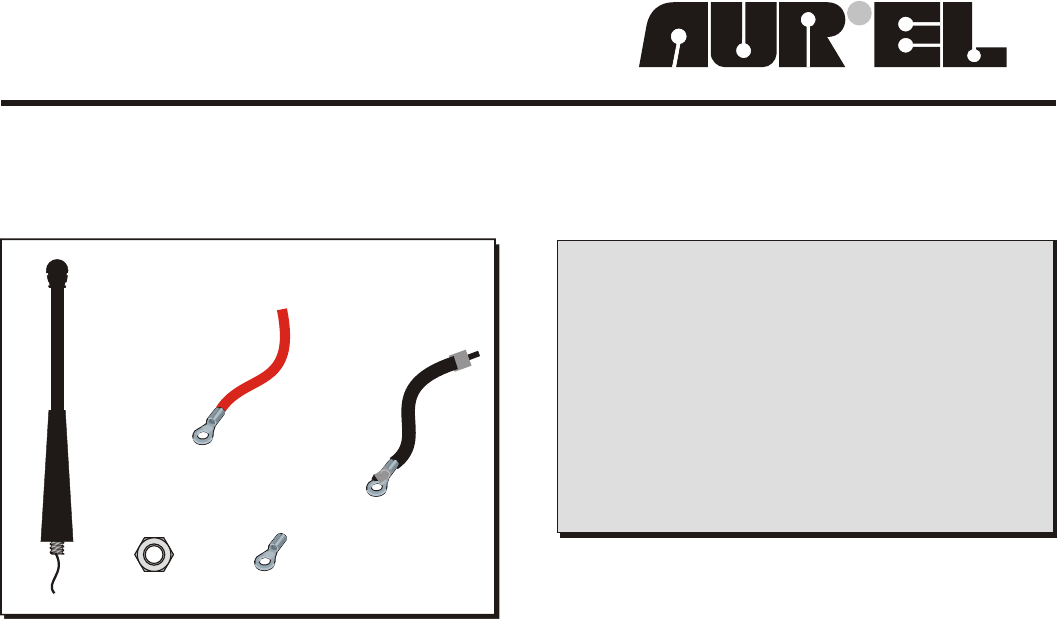

Componenti Kit
mod. T-A
1-4
Caratteristiche Tecniche
* Frequenza di lavoro: 433.92 Mhz.
* Foro di fissaggio: diametro 6 mm.
* Guadagno simile a quello di uno stilo in quarto d’ onda: al
fine di ottimizzare le prestazioni del sistema sui contenitori
plastici si consiglia di montare il filo con capocorda (Part.3)
nella sua massima lunghezza e con una sistemazione opposta
all’ asse dell’ antenna.
*Dimensioni stilo (fuori contenitore): lunghezza 90 mm,
diam. alla base 10 mm.
* Materiale dello stilo: gomma nera.
1)
2)
3)
4)
5)
1) Rubber stilus
3) Electrical wire with eyelet (Antenna counterbalance)
5) (Only in mod. T-A Kit) 50 Ohm Coaxial Cable,
L 100mm, with eyelet.
4) Eyelet (for possible added GND connection)
2) Tightening nut
Kit components
* Massima potenza applicabile 2 W.
* Impedenza caratteristica 50 ohm.
Technical Specification
* Work frequency: 433.92 Mhz.
* Mounting hole diameter: 6 mm.
* Gain comparable with a ¼ wave lenght stilus; on plastic
cases it is suggested to install the supplied electrical wire
with eyelet (Part.3) without shortening it and mounting it
in the antenna opposite direction.
* Stilus dimensions (out of case): lenght 90 mm,
base diameter 10 mm.
* Stilus material: black rubber.
* Maximum applicable power: 2 W.
* 50 Ohm Impedence.
Rubber flexible antenna • Antenna flessibile in gomma
