User Manual
10
KongurationsbeispielefürdenTwinPower-Betrieb

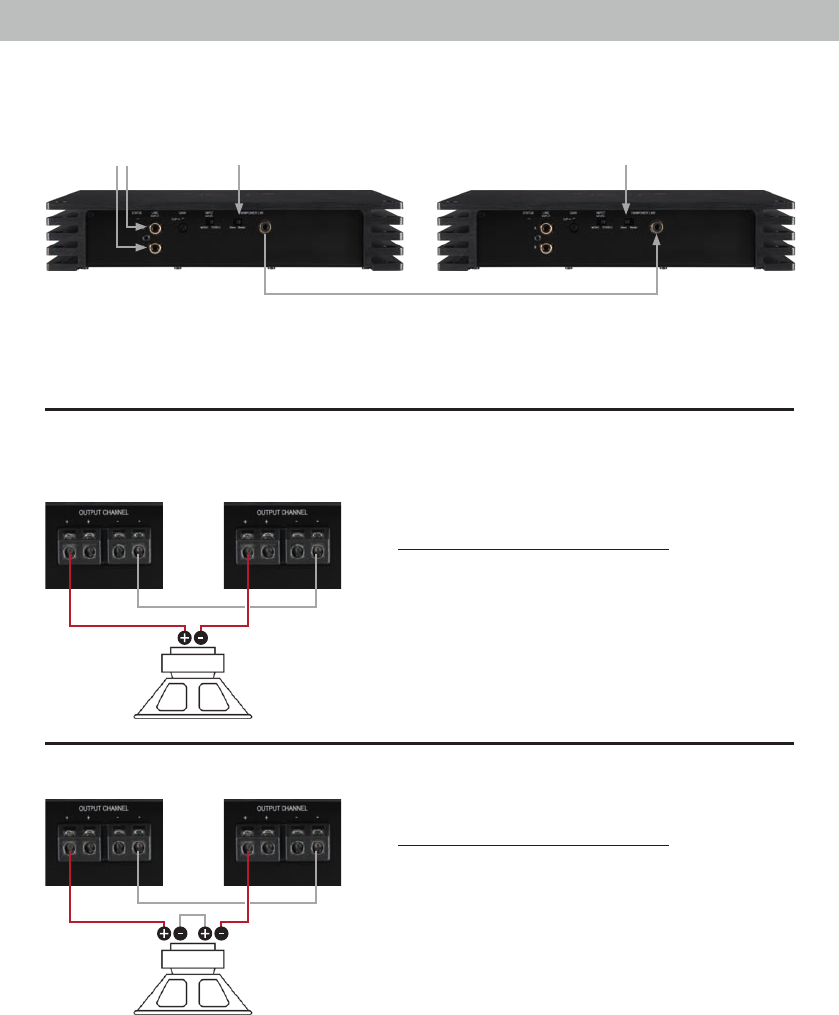

Verstärkeranschluss TwinPower Link-Betrieb
Ein Subwoofer mit Doppelschwingspule im
Reihenbetrieb (Dual Voice Coil)
RMS-Ausgangsleistung ≤ 1% THD+N:
2 x 4 Ohm: 1.000 Watt
2 x 2 Ohm: 1.760 Watt
2 x 1 Ohm: 3.000 Watt
Hinweis: Die negativen Lautsprecherausgänge des
Verstärkers müssen in dieser Konguration miteinander
verbunden werden. Zudem muss der Minuspol der er-
sten Schwingspule muss mit dem Pluspol der zweiten
Schwingspule verbunden werden. Hierzu sollte derselbe
Kabelquerschnitt gewählt werden, welcher auch für den
Anschluss des Subwoofers genutzt wird.
Lautsprecheranschluss im TwinPower Link-Betrieb
Ein Subwoofer mit einer Schwingspule
(Single Voice Coil)
RMS-Ausgangsleistung ≤ 1% THD+N:
1 x 4 Ohm: 1.760 Watt
1 x 2 Ohm: 3.000 Watt
Hinweis: Die negativen Lautsprecherausgänge des
Verstärkers müssen in dieser Konguration miteinander
verbunden werden. Hierzu sollte derselbe Kabelquer-
schnitt gewählt werden, welcher auch für den Anschluss
des Subwoofers genutzt wird.
Wichtig: Die Filtereinstellungen für den Hoch- bzw. Tiefpass müssen mit Hilfe eines vorgeschalteten DSP
oder DSP-Verstärker eingestellt werden. Die GAIN-Regelung wird vom Master-Verstärker übernommen.
* Es ist ausreichend nur einen Eingangskanal zu belegen (siehe Seite 6, Punkt 1).
Master Slave
Master Slave
Cinch-Signal
vom Radio*
Cinchkabel
Schalterstellung:
Master
Schalterstellung:
Slave
Master Slave
