F1A55-M LX PLUS R2.0

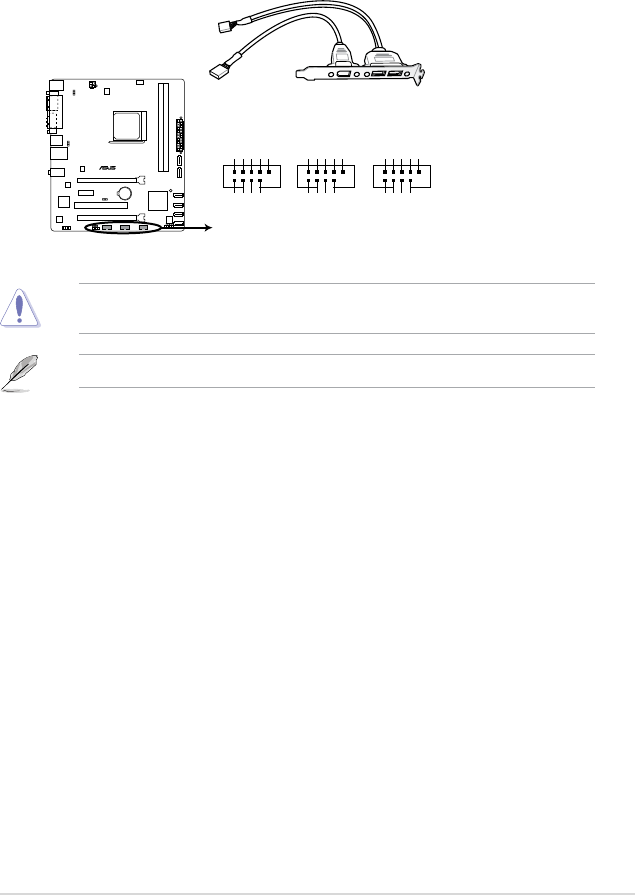

F1A55-M LX PLUS R2.0 USB2.0 connectors
USB+5V
USB_P10-
USB_P10+
GND
NC
USB+5V
USB_P9-
USB_P9+
GND
USB910
PIN 1
USB+5V
USB_P12-
USB_P12+
GND
NC
USB+5V
USB_P11-
USB_P11+
GND
USB1112
PIN 1
USB+5V
USB_P8-
USB_P8+
GND
NC
USB+5V
USB_P7-
USB_P7+
GND
USB78
PIN 1
8. USB 2.0-Anschlüsse (10-1 pol. USB78, USB910, USB1112)
Diese Anschlüsse dienen den USB 2.0-Modulen. Verbinden Sie das USB-Modulkabel
mit einem dieser Anschlüsse und befestigen Sie das Modul anschließend an einer
Steckplatzaussparung an der Rückseite des Computergehäuses. Diese USB-
Anschlüsse entsprechen der USB 2.0-Spezikation, welche Verbindungen mit einer
Geschwindigkeit von bis zu 480 Mbps ermöglicht.
Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen, sonst wird das
Motherboard beschädigt!
Das USB 2.0-Modul muss separat erworben werden.
ASUS F1A55-M L� R2.0-Serie 1-27
