User's Manual

F1A55-M LX PLUS R2.0
PIN 1
PWRBTN
PLED+ PLED- PWR GND
HD_LED+
HD_LED-
Ground
Reset
F_PANEL
PLED
+HDLED RESET

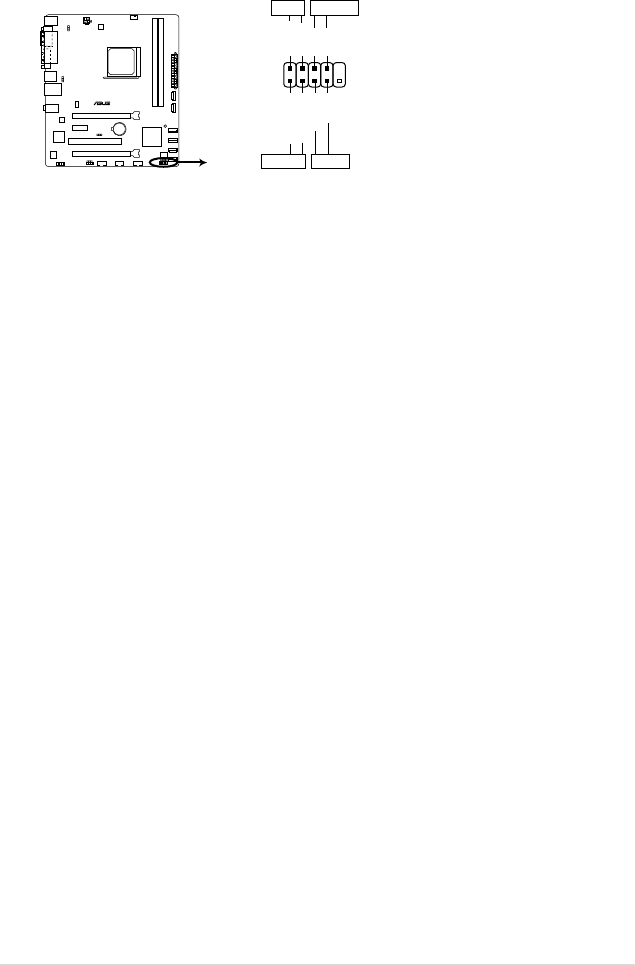

F1A55-M LX PLUS R2.0 System panel connector
5. Systemtafelanschluss (10-1 pol. F_PANEL)
Dieser Anschluss unterstützt mehrere gehäusegebundene Funktionen.
• Systemstrom-LED (2-pol. PLED)
Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das
Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom-
LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im
Energiesparmodus bendet.
• Festplattenaktivitäts-LED (2-pol. IDE_LED)
Dieser 2-pol. Anschluss wird mit der HDD Aktivitäts-LED verbunden. Verbinden Sie das
HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die IDE LED leuchtet auf oder blinkt,
wenn Daten auf der Festplatte gelesen oder auf die Festplatte geschrieben werden.
• ATX Stromschalter/Soft-Aus-Schalter (2-pol. PWRSW)
Dieser 2-pol. Anschluss wird mit dem Systemstromschalter verbunden.
• Reset-Taste (2-pol. RESET)
Verbinden Sie diesen 2-pol. Anschluss mit einer am Gehäuse befestigten Reset-Taste,
um das System ohne Ausschalten neu zu starten.
ASUS F1A55-M L� R2.0-Serie 1-25
