User's Manual

SATA3G_1
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXN1
RSATA_RXP1
GND
SATA3G_2
GND
RSATA_TXP2
RSATA_TXN2
GND
RSATA_RXN2
RSATA_RXP2
GND
SATA3G_3
GND
RSATA_TXP3
RSATA_TXN3
GND
RSATA_RXN3
RSATA_RXP3
GND
SATA3G_5
GND
RSATA_TXP5
RSATA_TXN5
GND
RSATA_RXN5
RSATA_RXP5
GND
SATA3G_6
GND
RSATA_TXP6
RSATA_TXN6
GND
RSATA_RXN6
RSATA_RXP6
GND
SATA3G_4
GND
RSATA_TXP4
RSATA_TXN4
GND
RSATA_RXN4
RSATA_RXP4
GND
F1A55-M LX PLUS R2.0

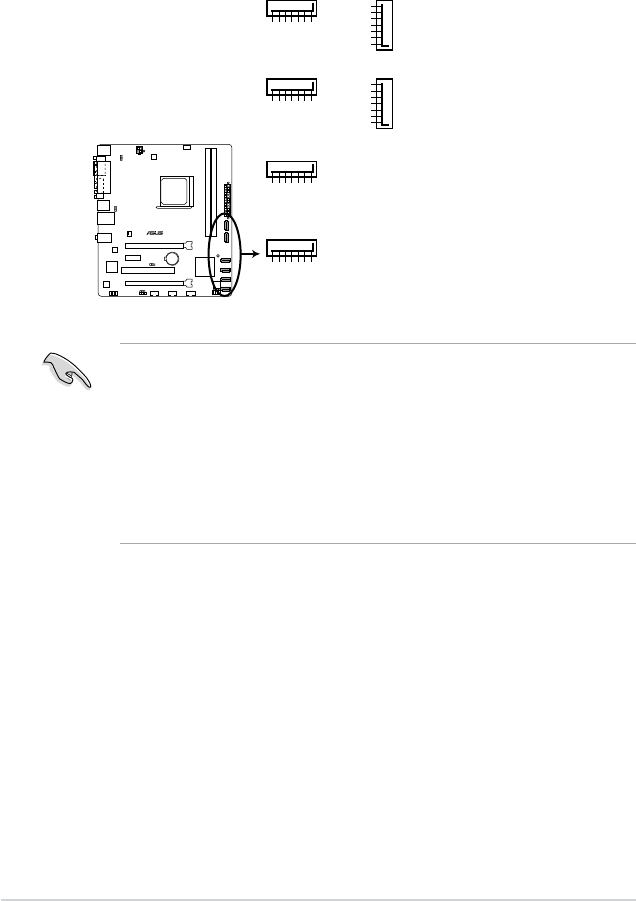

F1A55-M LX PLUS R2.0 SATA 3.0Gb/s connectors
4. Serial ATA 3.0 Gb/s-Anschlüsse (7-pol. SATA3G 1~6)
Diese Anschlüsse sind für die Serial ATA 3.0 Gb/s-Signalkabel von Serial ATA-
Festplatten und optischen Laufwerken vorgesehen. Wenn Sie Serial ATA-Festplatten
installiert haben, können Sie über den integrierten Controller RAID 0, RAID 1, und
RAID 10-Kongurationen erstellen.
• Diese Anschlüsse sind standardmäßig auf IDE-Modus eingestellt. Im IDE-Modus können
Sie an diesen Anschlüssen Serial ATA-Boot-/Datendisks anschließen. Wenn Sie planen,
mit Laufwerken an diesen Anschlüssen ein Serial ATA RAID-Set zu erstellen, setzen Sie
den Betriebsmodus der SATA-Anschlüsse in BIOS zu [RAID]. Beziehen Sie sich auf den
Abschnitt für Details.
• Sie müssen Windows
®
�P Service Pack 3 oder eine neuere Version installiert haben,
bevor Sie Serial ATA-Festplatten benutzen können. Die Serial ATA RAID-Funktion ist nur
unter Windows
®
�P SP3 oder neueren Versionen verfügbar.
• Wenn Sie Hot-Plug und NCQ verwenden, setzen Sie den Betriebsmodus der SATA-
Anschlüsse in BIOS zu [AHCI]. Siehe Abschnitt für Details.
Kapitel 1: Produkteinführung1-24
