Für 8-Kanal Audioausgabe nehmen Sie ein Gehäuse mit einem HD-Audiomodul auf der
Vorderseite.
CPU_FAN
CPU FAN PWM
CPU FAN IN
CPU FAN PWR
GND
GND
+12V
Rotation
F1A55-M LX PLUS R2.0

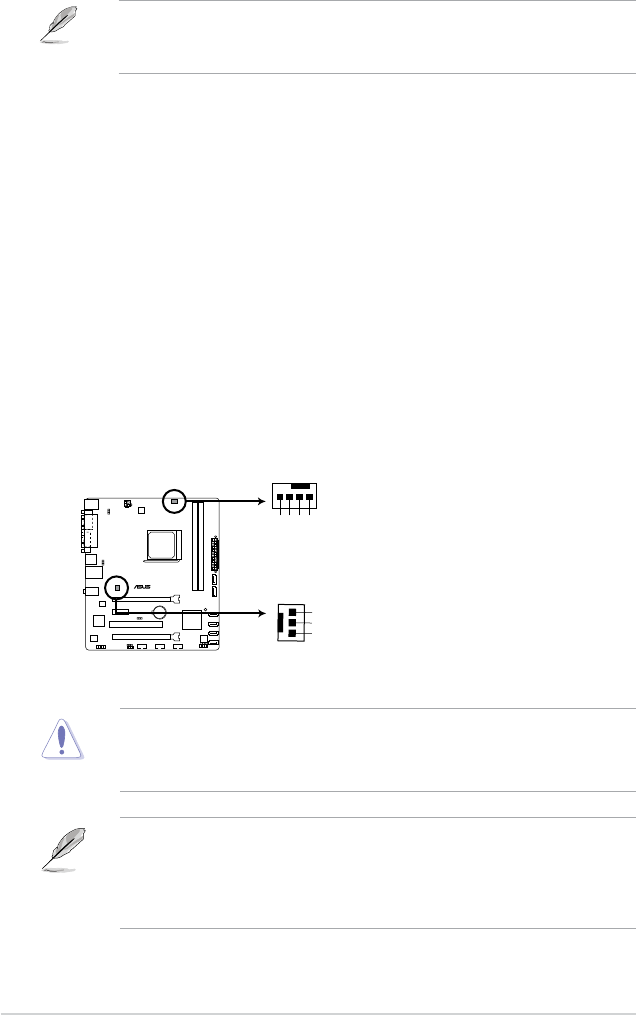

F1A55-M LX PLUS R2.0 Fan connectors
CHA_FAN
7. USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB 2.0/1.1-Geräte auf.
8. USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB 2.0/1.1-Geräte auf.
9. Video Graphics Adapter (VGA) -Anschluss. Dieser 15-pol. Anschluss ist für einen
VGA-Monitor oder andere VGA-kompatible Geräte gedacht.
10. COM-Anschluss. Dieser Anschluss ist für ein serielles (COM-) Gerät gedacht.
11. USB 2.0-Anschlüsse 5 und 6. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB 2.0/1.1-Geräte auf..
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine
unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten
beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die
Lüfteranschlüsse!
1.10.2 Interne Anschlüsse
1. CPU- und Gehäuselüfteranschlüsse (4-pol. CPU_FAN, und 3-pol. CHA_FAN)
Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der
schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
• Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 2A (24W) Leistung.
• Nur der Anschluss CPU_FAN unterstützt die ASUS Fan �pert-Funktion.
• Wenn Sie zwei Grakkarten installieren, empfehlen wir, für optimale Hitzeabsenkung
das hintere Gehäuselüfterkabel an den Motherboardanschluss CHA_FAN
anzuschließen.
