1.10 Anschlüsse

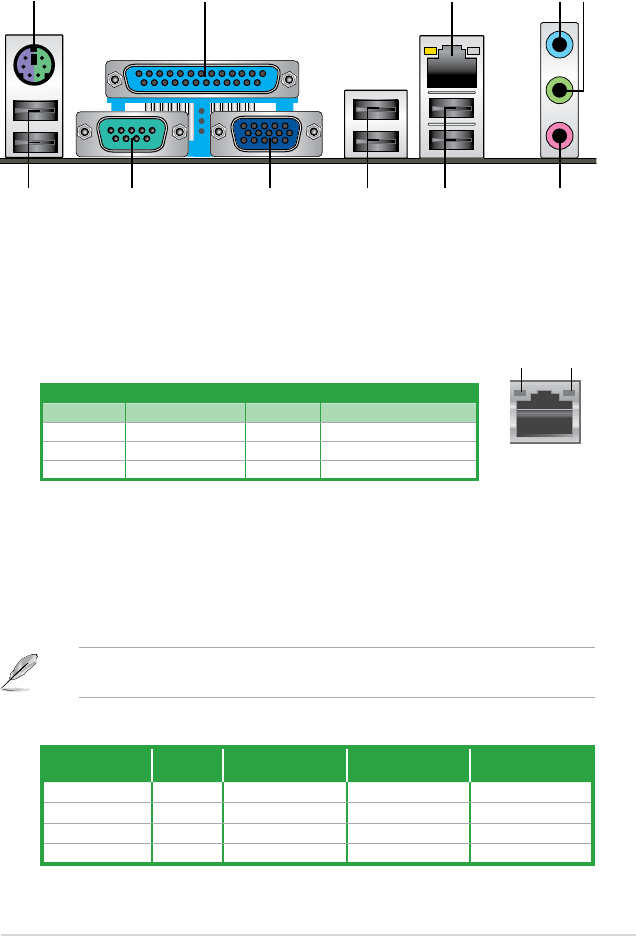

1.10.1 Rücktafelanschlüsse
SPEED
LED
ACT/LINK
LED
LAN-
Anschluss
Aktivitäts/Verbindungs-LED Geschwindigkeits-LED
Status
Beschreibung
Status
Beschreibung
AUS
Nicht verbunden
AUS
10 Mbps-Verbindung
ORANGE
Verbunden
ORANGE
100 Mbps-Verbindung
BLINKEND
Datenaktivität
GRÜN
1 Gbps-Verbindung
Die Funktionen der Audioausgänge in 2-, 4-, 6- oder 8-Kanalkongurationen entnehmen
Sie bitte der folgenden Audio-Kongurationstabelle.
1. PS/2-Tastatur-/Maus-Kombianschluss (lila/grün). Dieser Anschluss ist für eine
PS/2-Tastatur/Maus.
2. Parallel-Anschluss (LTP). Dieser Anschluss ist für parallele Drucker, Scanner o.a.
3. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem
Local Area Network (LAN) mittels eines Netzwerk-Hub.
LED-Anzeigen am LAN-Anschluss
4. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder
DVD-Playern und anderen Audiogeräten.
5. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkongurationen wird dieser Anschluss
zum Frontlautsprecherausgang.
6. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
 
Anschluss
Kopfh�rer
2-Kanal
4-KanalKanal 6-KanalKanal 8-KanalKanal
Hellblau (Rücktafel) (Rücktafel) Line In Rücklautsprecher Rücklautsprecher Rücklautsprecher
Hellgrün (Rücktafel) (Rücktafel) Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher
Rosa (Rücktafel) (Rücktafel) Mic In Mic In Mitte/Bass Mitte/Bass
Hellgrün (Fronttafel) - - - Seitenlautsprecher
